В статье подробно расскажу про библиотеку фильтров и дешламаторов для Revit. Библиотека состоит из резьбовой арматуры для механической очистки: сетчатые и магнитные косые и прямые фильтры, а также несколько видов фильтров-дешламаторов для котельного оборудования.
Ниже расскажу про состав библиотеки и особенности семейств. Купить её можете в моём магазине, но рекомендую сначала внимательно ознакомиться со статьей и техническими решениями.
Версия Ревит — 2019.
История версий библиотеки
Текущая версия библиотеки — 7.0
Версия 1.1
Добавил магистральный фильтр стальной, бытовой фильтр на три колбы с краном.
Версия 2.0
Добавил промывной фильтр с поворотной колбой, манометром и дренажным краном, аналог FAR FA 39A4.
У магистрального промывного фильтра с манометром добавил опцию по развороту манометра, чтобы он не смотрел в стену при движении потока справа на лево. У манометра убрал видимость стекла на разрезах, чтобы оно не перекрывало циферблат из-за особенностей работы с прозрачными материалами.
У стального фильтра Big Blue добавил привязку к оси патрубков, чтобы было удобнее выравнивать трубы или другую арматуру и фитинги по оси подключения фильтра. Поправил положение УГО.
У пластикового Big Blue добавил привязку к осям патрубков и обновил манометр, чтобы на виде спереди было видно циферблат.
У всех семейств заменил УГО, чтобы оно не заливалось при подключении к системе.
Версия 3.0

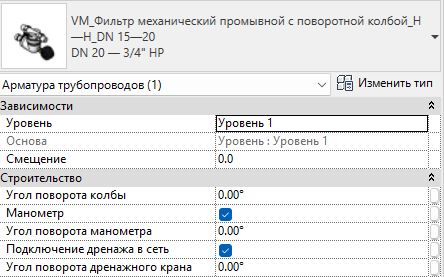

У промывного фильтра с поворотной колбой добавил:
- вращение манометра и дренажного крана,
- включение и отключение точки подключения к канализации на дренажном кране,
- отключение манометра,
- стрелки направления потока и выделенное направление на соединителях.
У фильтра ВВ с пластиковой колбой добавил отключение кронштейна и его переворот.
У фильтра ВВ со стальной колбой добавил:
- включение и отключение кронштейна,
- возможность менять положение кронштейна точками крепления вверх или вниз за корпусом фильтра,
- антиконденсационный чехол,
- включение и отключение точки подключения к канализации на сливном патрубке.
Добавил новый фильтр в стальном корпусе, аналог Гейзер Премьер Slim Line с диаметрами подключения 1/2" и 3/4". Функционал аналогичен фильтрам в стальном корпусе Big Blue, но другая геометрия и точки подключения.
Добавил дисковый фильтр с наружной резьбой.
Добавил колонный фильтр с управляющим клапаном. Добавил солевой бак.
Версия 4.0
Добавил латунные дешламаторы Caleffi DIRTMAG и для настенных котлов.
У фильтров Гейзер Премьер, Гейзер Слим Лайн и у фильтров Биг Блю с пластиковыми корпусами поменял логику размещения. Теперь точка вставки лежит на высоте патрубков подключения. Также у всех этих фильтров добавил возможность поворачивать колбу и точки подключения, чтобы не нужно было зеркалить фильтры. У пластиковых колб покрасил направления потока красным, чтобы их было лучше видно в тонированном режиме.
Поправил ошибку с незаполненным наименование антиконденсационного чехла в фильтрах Биг Блю со стальной колбой, то есть в Гейзерах Премьер.
Версии 5.0
Добавил в фильтр с поворотной колбой диаметр 1". Проверьте перед тем, как заложить в проект, что можете купить такой диаметр. Имя семейства изменил, в суффиксе отразил актуальные диаметры.
Добавил фильтры с поворотной колбой с резьбами ВРхНР и ВРхВР. Диаметры 1/2", 3/4", 1".
У этих фильтров поделил типоразмеры на с манометром и без. Также добавил галочку в параметры типа, которая включает отображение артикулов Фар, либо выключает их.
Добавил установку обратного осмоса.
В магистральном фильтре со стальным корпусом (аналог Гейзер Премьера) исправил диаметр штуцера под слив, чтобы он подходил под резьбу 1/2".
В фильтре универсальном и в фильтрах прямых ВРхВР связал соединители.
В фильтре прямом ВРхНР убрал параметры для управления резьбой на выходе, так как там наружная резьба.
Версия 6.0
Добавил два новых фильтра:
— фильтр промывной с прозрачной колбой Honeywell FF06 с американками,
— фильтр полифосфатный StopScale.
Версия 7.0
В семействах фильтров с поворотной колбой, аналогах FAR, добавил возможность задать альтернативный артикул. Если не нужны артикулы FAR, то снимите галочку в параметре «Использовать артикулы FAR» и вбейте нужный в новый параметр.
Добавил колонные фильтры с управляющими клапанами с точками подключения сбоку с наружной резьбой 3/4" и внутренней 1".
Добавил фильтры Honeywell FK06 со встроенным редуктором с прозрачной и латунной колбой для, соответственно, холодной и горячей воды.
Добавил ссылки на библиотеку в полифосфатный фильтр, в обратный осмос и в Honeywell FF06.
другие артикулы, если не нужны артикулы FAR.
Добавил фильтры FAR горизонтальные с магнитной вставкой и манометром. Три вида резьб: внутренние, одна внутренняя и американка, две американки.
Добавил фильтры FAR горизонтальные без магнитных вставок, с манометром. Три вида резьб: внутренние, одна внутренняя и американка, две американки.
Добавил фильтры FAR с поворотной колбой с магнитной вставкой. Три вида резьб: внутренние, одна внутренняя и американка, две американки.
Состав библиотеки
В библиотеке есть косые и прямые фильтры, промывные с манометром и без, магистральный фильтр типа Big Blue, а также несколько видов дешламаторов. Дальше будут изображения всех фильтров и описание их свойств.
Косые фильтры
- фильтр косой сетчатый ВР-ВР DN 15, 20, 25, 32, 40, 50
- фильтр косой сетчатый ВР-ВР с магнитной вставкой DN 15, 20, 25, 32, 40, 50
- фильтр косой сетчатый ВР-ВР с краном для промывки DN 15
- фильтр косой сетчатый ВР-НР DN 15, 20, 25
- фильтр косой сетчатый НР-НР DN 15
У косых фильтров с внутренними резьбами можно управлять положением соединителей. Благодаря этому можно регулировать глубину подключения фитингов и арматуры к фильтру, чтобы не возникало ненужных или некрасивых пересечений. Например, вот подключение ниппеля в фильтр ВР-НР, гайка ниппеля зашла слишком глубоко в резьбу фильтра, возникло пересечение:
Чтобы устранить такое наложение элементов, в свойствах фильтра можно изменить положение соединения, в данном примере это соединитель на выходе потока из фильтра. Так как у фильтра ВР-НР можно управлять только одним соединителем со стороны внутренней резьбы, то в свойствах будет один параметр для этого. Ввожу в него значение 3 мм, получаю нормальное размещение ниппеля:
У фильтров с внутренними резьбами будут аналогичные параметры для перемещения соединителей уже с обеих сторон.
Ещё одна особенность косых фильтров: они наследуют диаметр с подключаемой трубы или фитинга. В дальнейшем диаметром фильтра можно управлять через параметр «ADSK_Диаметр условный».
У косого сетчатого фильтра ВР-ВР с магнитом и без есть выделенное направление соединителей. На входе потока — внутрь, на выходе — наружу. Если поставить фильтр неправильно, он нарушит работу сети. Но вы должны ставить его правильно, так как он несимметричный и направление важно.
В семействах считаются потери давления.
Прямые фильтры (аналоги Valtec)
- фильтр прямой ВР-ВР DN 15, 20 (аналог VT.388.N)
- фильтр прямой ВР-НР DN 15, 20 (аналог VT.387.N)
- фильтр прямой с магнитом ВР-ВР DN 15 (аналог VT.384.N)
- фильтр универсальный ВР-ВР DN 15, 20, 25 (аналог VT.386.N, его можно устанавливать в любом положении по направлению потока)
У данных фильтров все настройки аналогичны косым фильтрам. Прямой фильтр ВР-ВР симметричный, поэтому ему не стал делать выделенное направление соединителей. Тоже про универсальный фильтр, на то он и универсальный, что без разницы, как его ставить в сеть.
Фильтр ВР-НР же несимметричный, у него выделенное направление потока, входит во внутреннюю резьбу, а выходит из наружной. Учитывайте этот момент, когда будете вставлять семейство в сеть, потому что оно вставляется за сторону с наружной резьбой.
Промывные каскадные фильтры
- промывной фильтр каскадный с манометром ВР-ВР DN 15, 20, 25
- промывной фильтр каскадный ВР-ВР DN 15, 20, 25
Промывные фильтры. Манометр на рендере выглядит не очень, возможно, дело в настройках освещения, не стал углубляться в это
У семейств промывных каскадных фильтров есть стрелочка — указатель направления, а у соединителей выделенное направление внутрь и наружу. Указатель можно отключить в параметрах типа, в группе «Видимость» есть параметр «Направление потока».
У фильтра без манометра всё тоже самое. В обоих типах считаются потери давления в зависимости от расхода жидкости.
У фильтра с манометром добавил разворот манометра. Сделать это можно параметром-галочкой в группе «Строительство».
Магистральные фильтры Big Blue
- магистральный фильтр Big Blue 10 3/4", пластиковый корпус
- магистральный фильтр Big Blue 10 1", пластиковый корпус
- магистральный фильтр Big Blue 20 3/4", пластиковый корпус
- магистральный фильтр Big Blue 20 1", пластиковый корпус
- магистральный фильтр Big Blue 10 1", стальной корпус
- магистральный фильтр Big Blue 20 1", стальной корпус
У магистральных фильтров можно выбирать размер колбы 10 или 20 и диаметр подключения — 3/4" или 1". В интернете видел на сайтах продавцов разные модификации этих фильтров: где-то были только внутренние резьбы, где-то были вкручены латунные ниппели с наружными резьбами. Так и не понял, как их продают, поэтому сделал параметр-галочку, которым можно включить наружную резьбу. В этом случае появляются ниппели и меняется наименование с учётом типа резьбы.
Также в свойствах можно управлять длиной резьбы, то есть заглублением соединителя, на входе и выходе из фильтра. Причём это работает и как для внутренней, так и для наружной резьбы. Если менять значение для внутренней резьбы, то при увеличении значения заглубление будет увеличиваться, при уменьшении — уменьшаться.
Пользователь может управлять видимостью манометров с помощью параметров-галочек. Манометры не учитываются в спецификации отдельными позициями, они идут как комплектные вместе с фильтром.
Не нашёл информацию по сопротивлению фильтра, поэтому потери при необходимости можете внести сами в параметр «ADSK_Потери давления жидкости».
У магистральных фильтров Big Blue в стальном корпусе два типоразмера колбы 10 и 20. Подключение — наружная резьба 1", DN 25. Также можно задать потери. Несмотря на выделенное направление потока жидкости, не стал делать соединители с направлениями, оставил двусторонним.
Наименование и марку фильтра пользователь сам заполняет в свойствах типа.

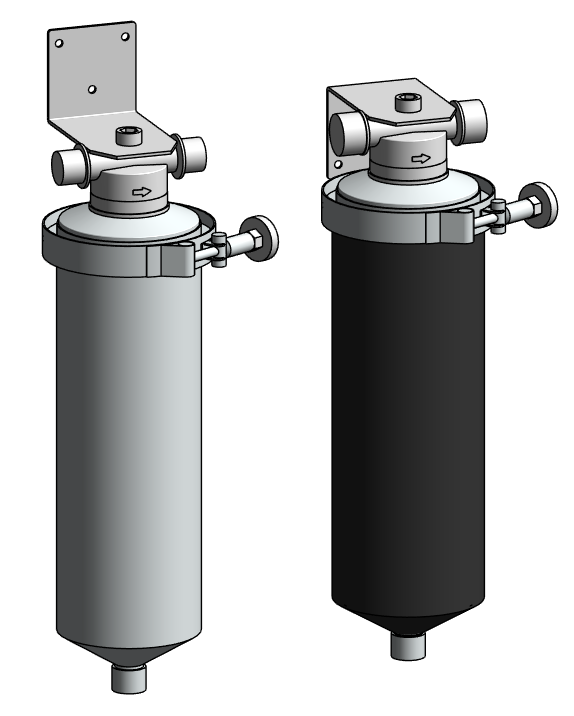

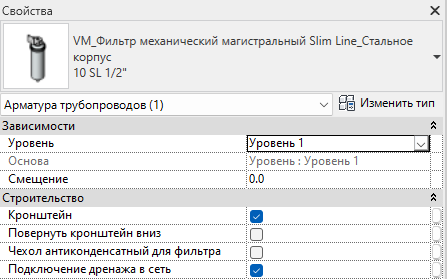

В третьей версии добавил стальные фильтры в корпусе Slim Line. У них тоньше колба и подключение 1/2 или 3/4". Также всем стальным фильтрам добавил возможность переворачивать кронштейн, а также добавлять антиконденсационный чехол.
У стальных фильтров также добавил возможность подключения к канализации. Для этого включите галочку «Подключение дренажа в сеть», появится соединитель, к которому можно подключить кран или переход на трубу.

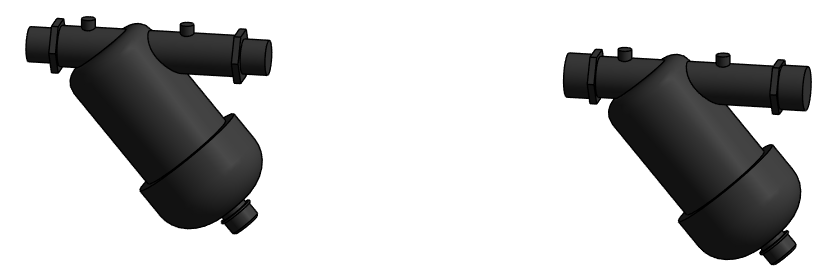

Дисковые фильтры
В третьей версии библиотеки добавил дисковые фильтры. Это фильтры из полимерного корпуса, с наружными пластиковыми резьбами. Точка вставки совпадает с краем наружной резьбы со входом жидкости.
Бытовой фильтр с краном и тройником
Фильтр на три колбы для настенного монтажа с подключением 1/4", DN 6. Также в комплекте хромированный кран и хромированный тройник 1/2" х 1/4". Тройник подключаете к гибкой подводке, которая идёт к смесителю, а на ответвление 1/4" сажаете гибкую подводку к фильтру. У крана тоже подключение 1/4".
Так как часто кран и тройник идут в комплекте с фильтром, то оставил у них по умолчанию наименование «!Не учитывать», благодаря этому можете отфильтровать их из спецификации, чтобы они не учитывались отдельно.
У фильтра можно отдельными позициями в спецификации учитывать картриджи. Я назвал это «фильтрующими материалами», по галочке можно включить или выключить их учёт отдельными позициями в спецификации. В параметрах типа можно задать наименование, марку, артикул и поставщика. Эти параметры начинаются с префикса «Колба N», где N — порядковый номер колбы.
Если аналогичная функция нужна у других фильтров с колбами, напишите мне, добавлю в следующем релизе.
У крана можно выбирать сторону рукоятки и угол поворота. Угол меняется от -90 до +90°, не вбивайте другие углы, чтобы геометрия не ломалась. Для этого и нужны параметры по смене стороны рукоятки, диапазона -90...90° хватит для любой регулировки. На низкой и средней детализации кран скрывается.
У тройника с краном только одна опция — можно галочкой закрыть кран. По умолчанию положение открыто. На низкой и средней детализации кран отрисовывается в одну линию. Тройник сделал в категории фитингов труб.
У себя в Телеграм-канале показывал пример модели с этим фильтром:
Фильтр магистральный промывной с поворотной колбой
Появился в версии 2.0. Изменился в версии 5.0. В этой же версии добавились варианты с внутренними резьбами.
У фильтра наружные резьбы (сгоны), точка вставки совпадает с краем наружной резьбы со стороны манометра. Колбу можно поворачивать параметром «Угол поворота колбы». Манометр можно включать и отключать, а также поворачивать.
Дренажный кран можно заменить на кран с точкой подключения. Это нужно, чтобы отвести линию в канализацию. Для этого поставьте галочку «Подключения дренажа в сеть». В этом случае шланговый штуцер заменится на наружную резьбу 3/4" (DN20) и соединитель. Можете поворачивать дренажный кран.
В версии 7.0 добавил такие же фильтры, но с магнитной вставкой.
Колбы вращаются, дренажные краны и манометры тоже.
Фильтр магистральный промывной горизонтальный с магнитной вставкой и манометром или без них
Добавил в седьмой версии библиотеки.
У этих фильтров можно вращать манометр и дренажный кран. У крана есть наружная резьба для подключения в сеть канализации. Можно отключить, тогда будет елочка под шланг.
Фильтры со встроенным редуктором
Это фильтры по размерам Honeywell FK06, он же Хит Комплект от Терема. Добавил в 7.0 версии.
Фильтр промывной Honeywell FF06
В семействе 8 типоразмеров для диаметров от 15 до 32 для холодной и горячей воды. Добавил в 6.0 версии.

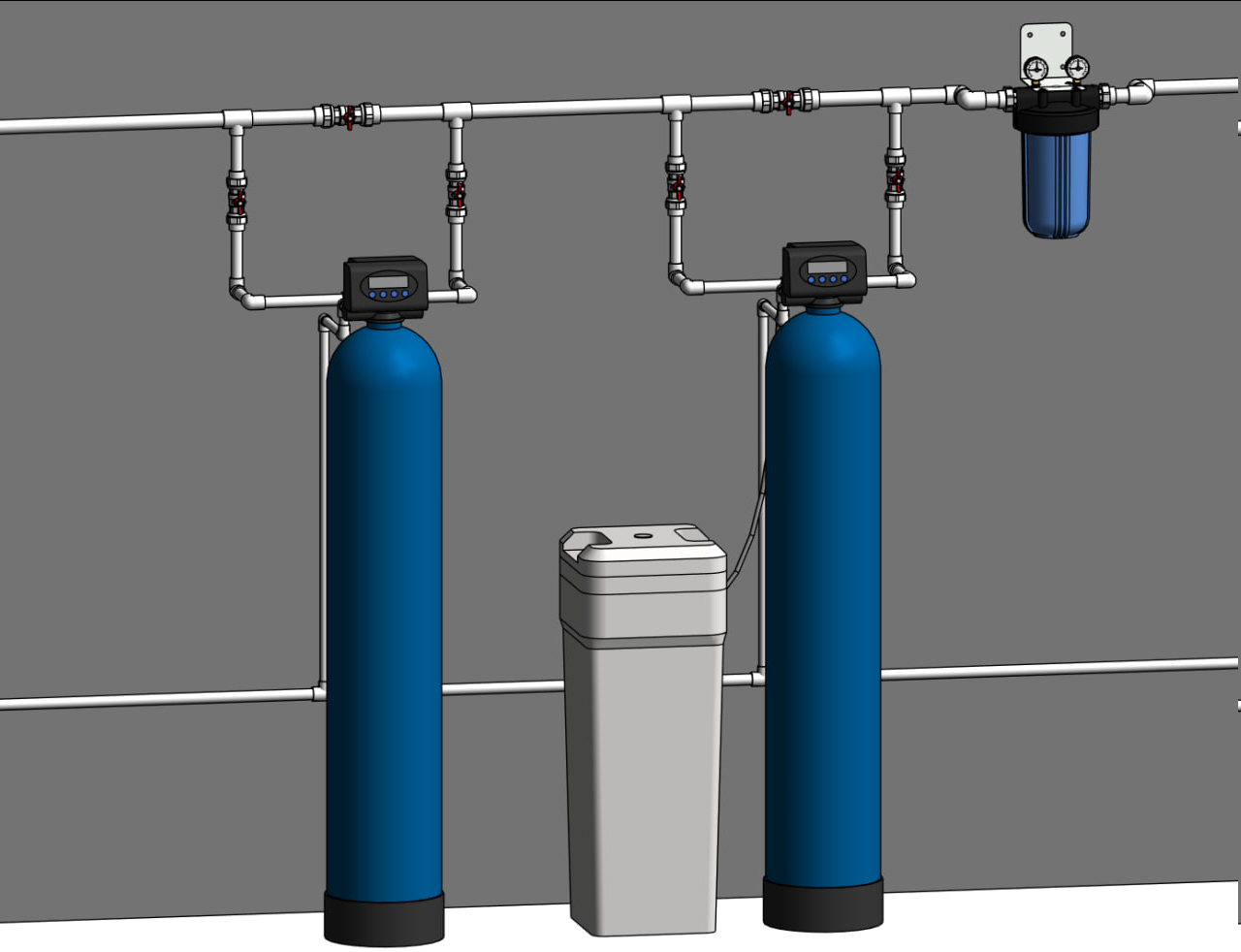

Колонные фильтры с управляющими клапанами

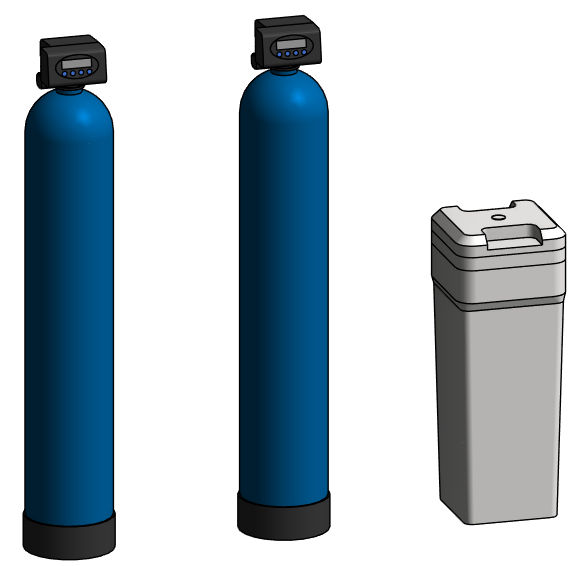

В третьей версии добавил колонные фильтры и солевой бак для умягчителя. В семействе колонны по умолчанию два типоразмера, но вы можете добавить любые другие. В версии 7.0 добавил ещё два семейства с точками подключения сбоку, а не назад.

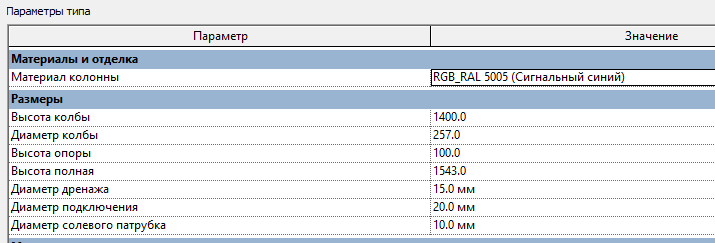

Схема работы следующая: пользователь сам генерирует нужные ему типоразмеры фильтра. Для этого есть параметры для управления размерами колонны. Пользователь вбивает высоту колбы и её диаметр. Полная высота будет складываться автоматически из высоты колбы и управляющего клапана. Клапан сделал по аналогу Runxin F65P3. Выходы в стену.
В новых семействах клапаны по типу Runxin TM.F71B с наружными резьбами 3/4" и Runxin TM.F67C с внутренними резьбами 1".
Можно менять диаметры подключения, но на геометрии это сказываться не будет, имейте это в виду.
В свойствах экземпляра фильтра есть параметр «Номер корпуса». Можете вбить сюда нужный номер и семейство подскажет высоту и диаметр. Эти данные можете вбивать в свойства типоразмера, когда будете делать себе нужный тип фильтра. Там могут быть не все номера, только те, что попались мне при разработке семейства.
У солевого бака есть точка подключения на корпусе. Если вам сильно важно, то можете гибкой трубой соединить колонну и бак. Желательно перед этим назначить систему, иначе потом поменять будет сложно.
Данные для спецификации пользователь также заполняет сам.
Бак выполнил в размерах для бака на 70 литров, он квадратного сечения. Можете поменять габариты и высоту бака, если нужен другой объём. Параметры для спецификации также вбивайте сами.
Обратный осмос
Семейство рисовал с натуры, с домашнего своего фильтра Аквабрайт АБФ-Осмо 5. Семейство состоит из двух — основной корпус установки и бак-накопитель. У каждого количество стоит 0,5, поэтому при добавлении обоих семейств получите 1 в спецификации. Если по какой-то причине хотите считать каждый элемент отдельно или какой-то убрать, то измените количество в параметре ADSK_Количество.
Вход IN — для воды из сети, левый прямой выход — в бак, правый через отвод — к смесителю.
У бака можно вращать точку подключения в параметре «Угол поворота штуцера».
Дешламаторы с пластиковыми камерами
- дешламатор прямой с вращающейся камерой ВР-ВР DN 20, 25
- дешламатор прямой с вращающейся камерой, обжимное соединение для медной трубы, DN 22, 28
- дешламатор с отсечными клапанами и магнитом ВР-ВР DN 20, 25, 32
- дешламатор с выбором направления потока, накидная гайка 3/4" со стороны котла и кран шаровой с наружной резьбой 3/4" на входе (аналог Valtec VT.380.B)
- дешламатор с выбором направления потока прямой/угловой с накидной гайкой 3/4" со стороны котла и наружной резьбой 3/4" на входе (аналог Caleffi 545000)
У дешламаторов с поворотной камерой — это все прямые дешламаторы — можно поменять угол камеры в параметре «Угол поворота камеры –90°...90°» Вводите углы именно в этом диапазоне, от минус 90 до плюс 90, иначе может сломаться.
У дешламатора-аналога Caleffi 545000 есть два типоразмера: прямое и угловое исполнение. На корпусе есть стрелочки-подсказки с направлением потока. Так как ниппель с наружной резьбой не меняет своего положение, меняется только накидная гайка и заглушка, то точку вставки разместил именно на наружной резьбе
У дешламатора-аналога Valtec VT.380.B больше возможных вариантов прохода жидкости. Поэтому сделал параметр-выпадающий список для выбора направления и визуальные подсказки в виде римских чисел. Их хорошо видно на 3Д и на плане, можно отключить в параметрах типа в группе «Графика».
В параметре «Направление потока» выбираете движение жидкости. «Вход 1 → Выход 2» означает прямое подключение из входа 1 в выход 2. И так далее.
У данного дешламатора тип детали «Нормальный», то есть его лучше ставить просто «в воздухе», а потом уже выбирать направление потока и поворачивать дешламатор в нужное положение.
По паспорту у этого дешламатора 4 варианта подключения, а не три, как у меня в семействе. Но ещё один тип подключения связан с разворотом поворотной вставки, которую невидно в семействе. Поэтому не стал выделять этот тип, оставил только то, что имеет значение для распределения потоков жидкости.
У всех дешламаторов с пластиковой камерой считаются потери давления.
Дешламаторы латунные
К ним относятся четыре семейства:
- дешламатор для горизонтальных труб латунный компактный 3/4", Caleffi 545000;
- дешламатор для горизонтальных труб латунный, Caleffi DIRTMAG 5463, 3/4"—2";
- фильтр-шламоотделитель магнитный Caleffi 545900, угловой, 3/4" с накидной гайкой;
- фильтр-шламоотделитель магнитный Caleffi 545910, прямой, 3/4" с накидной гайкой.
Дешламеторы для настенных котлов с накидными гайками лучше подключать МодПлюсом или аналогичными плагинами, у них нет какой-то одной удобной точки вставки. У DIRTMAG точка вставки на внутренней резьбе, можно управлять положениями соединителей, а штуцер на шланг заменять на точку подключения к канализации.
Точка вставки
Для семейств фильтров выбрал следующую логику размещения в модели. У дешламаторов немного иначе, о них будет отдельно.
Если у семейства есть наружная резьба, то точка вставки совпадает с краем наружной резьбы.
Если у семейства внутренняя резьба, то точка вставки будет с внутренней стороны резьбы со стороны входа потока. Есть исключения, о них ниже.
Сделал так специально, так как резьбовые элементы обычно «собираются» как бусы один на другой и удобнее сразу стыковать элементы резьбами вручную или плагинами. При этом тип детали у фильтров «Вставляется», то есть вы можете размещать семейства прямо на трубу, они будут вырезать кусок и вставать вместо него. Для стальных труб и внутренних резьб такое, наверное, нормально, а для наружной резьбы уже нет. Поэтому будьте внимательны.
Фильтры Big Blue не вставляются на трубу, их нужно размещать отдельно, а уже потом обвязывать. Вставляются они за нижнюю точку колбы, то есть как бы на пол.
У прямых дешламаторов с внутренними резьбами и обжимом под медь точка вставки также внутри внутренней резьбы, их вы тоже можете поставить прямо на трубу. У дешламаторов с отсечными клапанами точка вставки по центру между соединителями, так как при изменении диаметра меняется длина крана, решил не параметризировать это положение.
У дешламатора типа Caleffi 545000 точка вставки совпадает с наружной резьбой ниппеля. У дешламатора типа Valtec VT.380.B точка вставки по центру, но у него соединители на разных отметках, его не нужно ставить прямо на трубу. Разместите его в воздухе, выберите сторону подключения и уже потом поворачиваете, как хотите.
Уровень детализации
На высоком уровне детализации отображается высоко детализованная геометрия. На средней и низкой детализации геометрия заменяется на условное обозначение. Но не у всех семейств, у новых дешламаторов добавлять УГО не стал.
У части фильтров на 3Д условное обозначение «лежит» в плоскости параллельной уровню, у части — перпендикулярно уровню. Это связано с особенностями построения геометрии, не получается сделать везде одинаково, чтобы хорошо выглядело. На ортогональных разрезах условное обозначение будет отображаться «стоя».
Покупка библиотеки
Физлица
Физлица приобретают по правилам оферты на сайте в магазине. Доступны три версии:
- Фильтры и дешламаторы — все перечисленные в статье семейства;
- Только фильтры — косые и прямые фильтры, промывные и Big Blue фильтры;
- Только дешламаторы — все дешламаторы из разработки.
После покупки получаете:
— семейства согласно версии;
— таблицы выбора, если нужно откорректировать наименования или другие данные;
— файл проекта, в котором разложены все семейства.
Юрлица
Юрлица покупают через заключение лицензионного договора и выставление счёта на оплату. Пишите на почту bimvadim@bk.ru, отправляйте карточку предприятия, вышлю договор, счёт и акт через систему ЭДО.
Информация о стоимости для юрлиц есть в карточке товара рядом с изображением и указанием версии Ревита.
