Разработал библиотеку семейств Revit шаровых кранов с внутренними и наружными резьбами. Версия Ревит — 2019.
Список семейств в библиотеке
Ручка-бабочка
- внутренние резьбы, DN 15—32;
- внутренняя и наружная резьбы, DN15—25;
- наружные резьбы, DN15—32;
- внутренняя резьба и полусгон (американка), DN15—32;
- наружная резьба и полусгон (американка), DN15—20;
- внутренние резьбы с отводом для термодатчика, DN15—25;
- внутренние резьбы с косым фильтром, DN15;
- угловой — внутренняя резьба и полусгон (американка), DN—25;
- угловой — внутренние резьбы, DN15;
- угловой — внутренняя и наружная резьбы, DN15;
- угловой — наружные резьбы, DN15;
- внутренние резьбы со спускником и насадкой для шланга, DN15;
- обжимное соединение для металлопластиковой трубы 16;
- обжимное соединение и внутренняя резьба 16 х 1/2";
- обжимное соединение и наружная резьба 16 х 1/2";
- пресс-соединение для металлопластиковой трубы 16;
- пресс-соединение для металлопластика и внутренняя резьба 16 х 1/2";
- сливной (дренажный) кран с наружной резьбой DN 10;
- дренажный кран с ручкой-флажком DN15.
Рычаг
- внутренние резьбы, DN 15—100;
- внутренняя и наружная резьбы, DN15—50;
- внутренняя резьба и полусгон (американка), DN15—50;
- внутренние резьбы со спускником и насадкой для шланга, DN15—25;
- внутренние резьбы с косым фильтром, DN15—25;
- водоразборный (сливной) кран с наружной резьбой и насадкой для шланга, DN15—25;
- кран шаровой трехходовой для подключения манометра, DN15;
- трехходовые краны.
Пластиковая рукоятка
- внутренние резьбы, DN15—50;
- внутренняя и наружная резьбы, DN15—32;
- внутренняя резьба и полусгон (американка), DN15—50;
- внутренние резьбы и рукоятка со встроенным термометром
- пресс-соединение для нержавеющей стали, DN12—50;
- пресс-соединение и внутренняя резьба для нержавеющей стали, DN12—50;
- пресс-соединение и наружная резьба для нержавеющей стали, DN12—32;
Полипропилен
- прямой кран с полусгоном (американкой) d20 x 1/2";
- угловой кран с полусгоном (американкой) d20 x 1/2";
Краны других типов
- кран для подключения манометра, DN15;
- клапан запорно-регулирующий с невыдвижным шпинделем, DN15—25;
- кран незамерзающий с наружной резьбой DN 15, длины 300, 400, 500 мм;
- краны мини с ручками-флажками, ВР—ВР и ВР—ВН, DN 15;
- система защиты от протечек Neptun Smart+, краны ВР—ВР DN 15—32 с приводами 12 или 230 В.
Изображения кранов
Изменения в 9 версии
У всех кранов проверил и стандартизировал диаметры под внутренние и наружные резьбы в соответствии со своим манифестом. Это должно помочь стыковать резьбовые элементы из разных моих библиотек.
У шаровых кранов под нержавейку заменил диаметры, теперь для построения крана используются значения внешнего диаметра трубы из нержавейки, а не условный диаметр. То есть типоразмерный ряд стал 15, 18, 22…, а не 12, 15, 20…
У крана с приводом Нептун добавил возможность вращать привод.
Добавил муфтовый кран с переходами на ППР. Кран и переходные муфты учитываются отдельными позициями в спецификации. Вы можете ставить этот кран прямо на ППР-трубу, он сам подхватит размер и построится с переходами.
Добавил трехходовые шаровые краны с ручкой-рычагом.
Добавил дренажный кран DN15 с наружной резьбой и ручкой-флажком.
Изменения в 10 версии

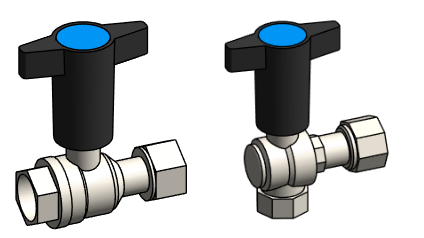

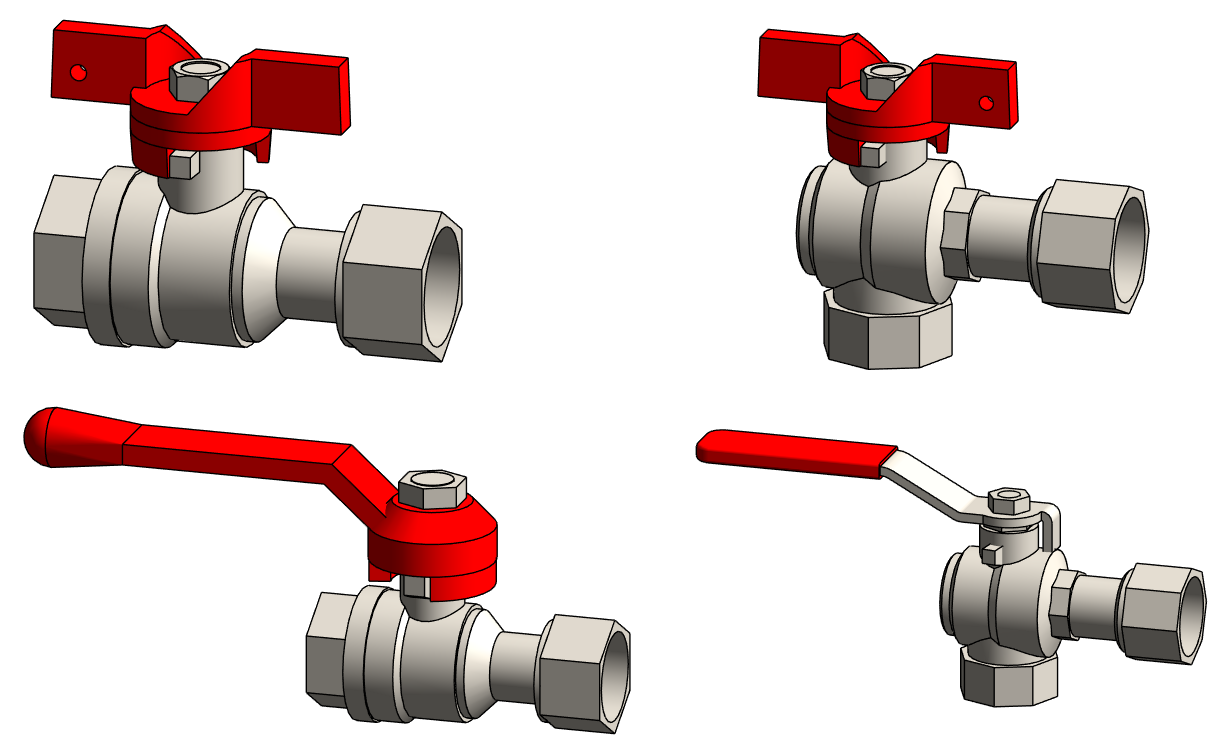

Добавил прямые и угловые краны с накидной гайкой, с рукояткой бабочкой, пластиковой ручкой и рычагом. Диаметры 15 и 20.

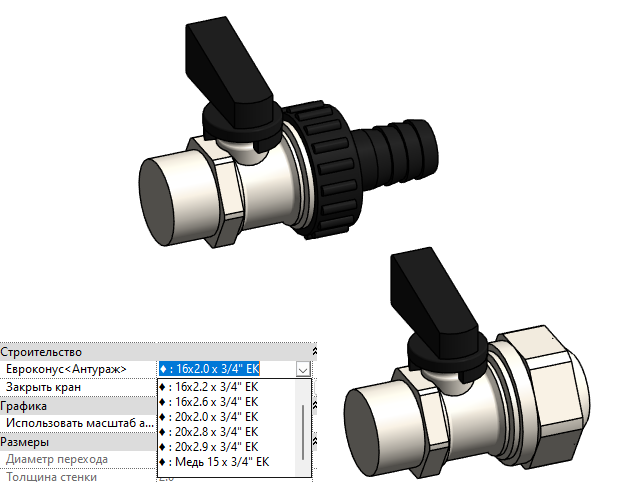

Добавил дренажный кран с интегрированным евроконусом для перехода на медь, сшитый полиэтилен или металлопластик. Чтобы можно было подключить дренажный кран, например к фильтру, и сразу организовать отвод стоков в канализацию. В выпадающем меню выберите диаметр и толщину стенки трубы либо медь, в спецификации евроконус будет учитываться отдельной позицией.
Добавил клапан двойной регулировки КРДП, аналог Вальтека.

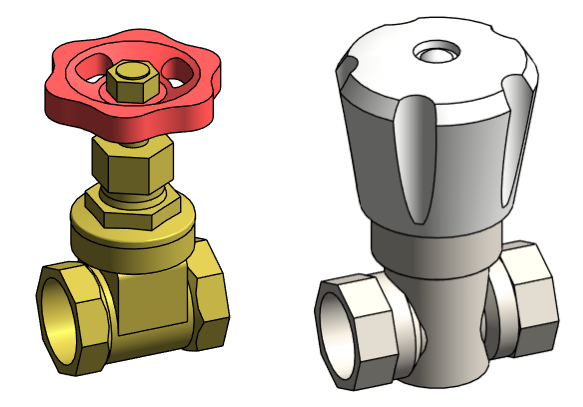

Добавил резьбовую клиновую задвижку с рукояткой-барашком, диаметры 15, 20, 25.
Особенности семейств
Точка вставка и соединители
Сделал разные точки вставки для кранов с разным сочетанием резьб. Краны В-В и Н-Н вставляются в трубу. Краны В-Н вставляются за наружную резьбу. Благодаря этому можно сразу подключить кран к другим фитингам или отопительным приборам.
У кранов В-В есть мои фирменные цветовые указатели для внутренних резьб. Благодаря им вы сможете быстро поменять положение соединителя внутри резьбы в диапазоне от 0 до самого края муфты.
Цветовые индикаторы соединителей
Подробнее об этой методике можете прочитать в моём манифесте разработчика семейств для ОВ, ВК и ТМ. Почему размещаю соединители на внутренней резьбе в глубине соединения, а на наружной резьбе — с краю, читайте в отдельной статье, где разъясняю концепцию.
Чтобы установить кран В-В или Н-Н в фитинг, не нужно подводить семейство слишком близко к фитингу. Подведите его рядом, на расстоянии от фитинги, можно даже сместить от оси трубы. Когда кран развернётся по направлению оси трубы, тогда нажимайте левую кнопку мыши — прямо в воздухе рядом. Тогда кран правильно подключится к элементу.
У кранов со спускником есть опция по изменения точки размещения. Сделал два варианта — размещение по оси вращения рычага/бабочки и по соединителю в резьбе. По умолчанию точка вставки по первому варианту.
Точки вставки кранов со спускником
Кран с отводом под термодатчик вставляется в трубу со стороны одной из резьб. Она обозначена зелёным кольцом. Подразумевал такой сценарий работы: если ставить этот кран на коллектор с наружной резьбой у отвода или на другой резьбовой фитинг с наружной резьбой, то кран нужно стыковать к резьбе.
При этом просто на трубу его тоже можно разместить, как обычную арматуру, просто точка вставки не будет совпадать с осью вращения рукоятки. Если кран встанет на резьбовой элемент и будет слишком глубоко заходить на фитинг, его можно сдвинуть специальными параметрами:
Кран залез на гайку ниппеля
Смещаю кран специальными параметрами
Таким образом можно добиться красивого размещения арматуры.
Размещение в модели
Диаметры кранов выполнил типоразмерами. То есть вам нужно при установке крана на трубу сначала выбрать подходящий диаметр в списке типоразмеров. Вы думаете: «Ой, а что за фигня, а почему не сделать, чтобы сразу перестраивались?»
Я вам отвечу. Настроил в некоторых кранах значения КМС в системном параметре «Коэффициент К». Он работает только по типу. Попытка перевести семейство в другую категорию, поменять параметр с типа на экземпляр, ничего не даст, не тратьте время.
Если не нужен подсчёт потерь, а нужно, чтобы кран подстраивался под диаметр трубы, выполните три простых действия:
- Удалите формулу из параметра «Коэффициент К».
- В параметр «Метод определения потерь» поставьте «Не задано».
- Поменяйте параметр «ADSK_Диаметр условный» с типа на экземпляр.
После таких исправлений кран будет ловить диаметр с трубы и подстраиваться под него. Делов на полминуты.
Цвет рукоятки или вставки на пластиковой ручке
У всех кранов с ручкой-бабочкой, рычагами и пластиковыми ручками есть возможность выбрать цвет: красный либо синий. Чтобы включить синюю ручку или синюю вставку на пластиковой ручке, нужно поставить галочку в параметрах «Синяя ручка» или «Синяя вставка» в группе параметров «Видимость». Изменение отразится в спецификации. По умолчанию цвет — красный.
Два положения управляющего механизма
У всех кранов, у которых можно повернуть рукоятку, есть параметр, с помощью которого можно показать закрытое и открытое положение крана. Это параметр «Закрыть кран», он закрывает рукоятку. По умолчанию все краны открыты.
Водоразборный кран
У этого семейства есть вложенная пустышка с семейством шланга для спецификации. В группе параметров «Строительство» у каждого крана есть ряд параметров, которым можно настроить семейство шланга.
Параметры водоразборного крана
- Шланг — при включении галочки в спецификации появится шланг.
- Шланг_Длина в метрах — здесь пользователь может указать длину шланга в метрах.
- Шланг_Масса 1 метра — здесь можно ввести массу одного погонного метра шланга.
- Шланг_Наименование — поле для ввода наименования шланга в спецификации
- Шланг_Считать в метрах — при включении галочки шланг в спецификации будет учитываться метрами, при отключённой галочке — считается штуками.
Так как сложно предусмотреть все варианты наименований для шланга, то оставил поле, куда пользователь должен сам вводить значение.
Кран трехходовой под манометр
В семейство крана добавил общее вложенное семейство манометра, его можно включить или выключить по галочке в свойствах. При включении галочки в спецификацию «упадёт» и манометр. Манометр вложен отдельно геометрией и отдельно «пустышкой» для спецификации. То есть при создании фильтров вида по параметру «Имя системы» манометр не будет пропадать, если включён.
Краны трехходовые с рычагом
Есть два семейства кранов, L- и Т-типа. Делал краны по каталогу Вальтека, поэтому ориентируйтесь на их каталог в плане позиций рукоятки. У кранов можно менять положение соединителя во внутренней резьбе. У параметров дал суффиксы в виде «Вход позиции 1». Куда направлена рукоятка, в такой позиции кран и находится, с этой стороны будет меняться соединитель. Выход всегда вниз.
Спецификация
Всё соответствует требованиям шаблонов ADSK. Наименования и массы выглядят так:
Условные обозначения
У шаровых кранов есть условные обозначения. Они меняются в зависимости от геометрии кранов. У углового крана с полусгоном есть наложение обозначения на точку подключения трубы. Сделал это сознательно, иначе уж слишком маленькое обозначение получается. У угловых кранов настолько небольшие размеры, что условное обозначение сделал просто линиями.
Обозначения отображаются на планах, разрезах вдоль кранов и на 3Д-видах. На 3Д-видах условные обозначения лежат в плоскости, параллельной полу, исключение — угловой кран.
У полипропиленовых кранов обозначение в виде буквы «Г» из линий.
Условное обозначение получается достаточно маленьким и неудобным для печати и просмотра на больших масштабах. Лучше не прятать эту красоту и показывать на высокой детализации.
Благодарности
Выражаю благодарность жене за помощь в разработке. Обычно она просыпается на пару часов позже меня, и пока она спит, я не могу записывать видео для своих обучающих курсов по разработке семейств. Нужно было себя чем-то занять и постепенно наработал эту библиотеку.
Раз уж я совершенно спонтанно и не запланировано упомянул про свои курсы, то у меня их несколько, они замечательные и сильно продвинут вас в разработке инженерных семейств:
- фитинги — https://stepik.org/a/106986
- вентиляция — https://stepik.org/a/114733
- специальный курс по разработке шарового крана с фильтром — https://stepik.org/a/169942
- другие курсы — https://muratovbim.pro/courses/
Комплект библиотеки
После оплаты вы получите:
- файл в формате RVT со всеми семействами;
- семейства отдельными файлами RFA;
- таблицы выбора CSV, если требуется отредактировать наименования или дополнить типоразмерный ряд.
Покупка
Семейства продаются как есть, без возможности обмена или возврата как цифровой товар.
Физлица приобретают по правилам оферты на сайте в магазине.
Юрлица покупают через заключение лицензионного договора и выставление счёта на оплату. Пишите на почту bimvadim@bk.ru, отправляйте карточку предприятия, вышлю договор, счёт и акт через систему ЭДО.
