Разработал библиотеку труб из нержавейки под сварку с фитингами по DIN 11852. В статье опишу состав библиотеки и особенности работы с ней.
Изменения в библиотеке
Текущая версия — 1.0
—
Состав библиотеки

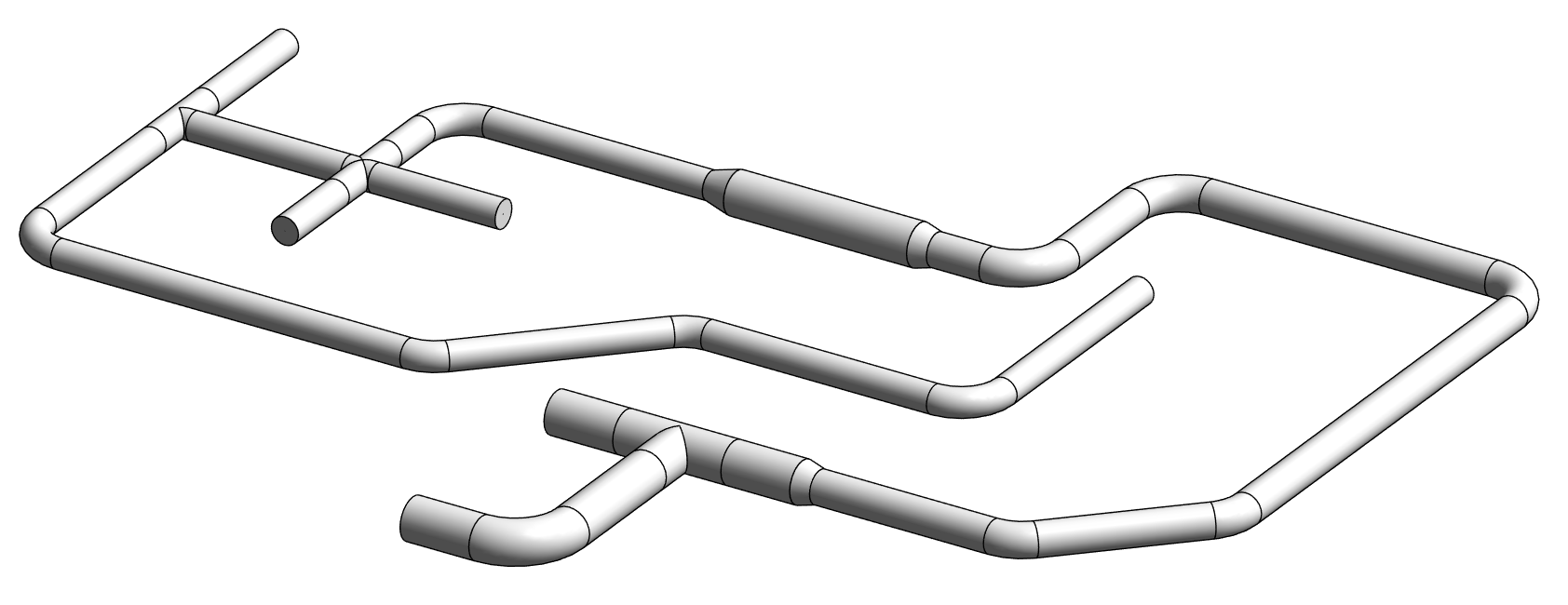

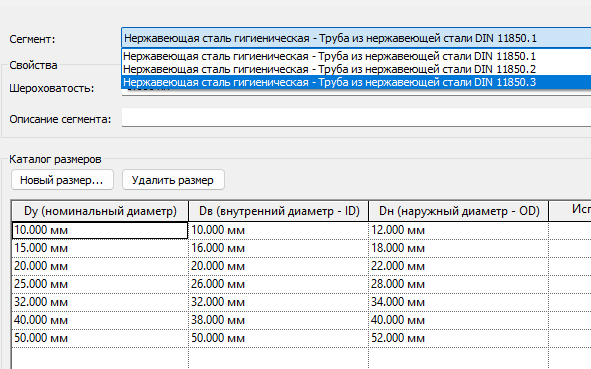

В библиотеку входят трубы диаметрами DN 10 и до DN 200. Внутри файла проекта, который идёт с библиотекой, есть три настроенных сегмента труб. У них разные толщины стенки и разный набор диаметров. Самый большой — вторая серия диаметров. На него создал типоразмер трубы и настроил трассировку.

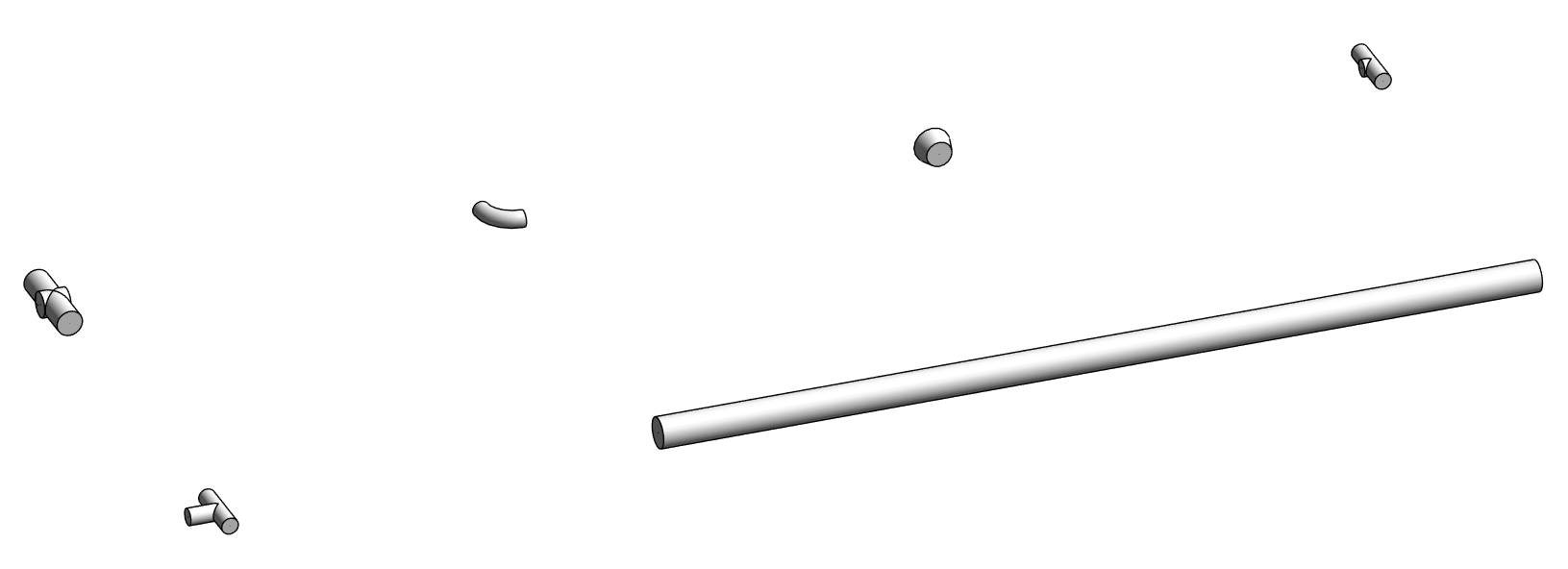

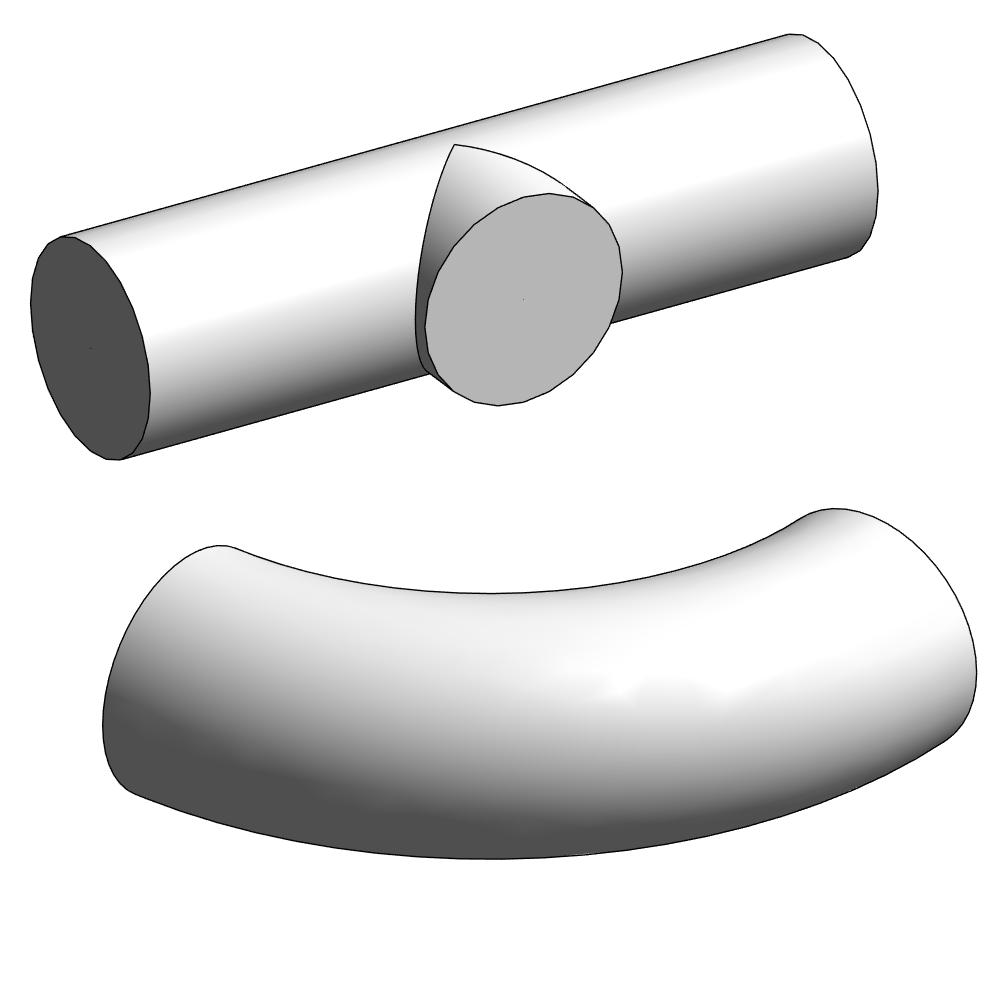

Из фитингов в библиотеке первой версии есть:
- Отводы 45 и 90°;
- Тройники с коротким ответвлением;
- Тройники с длинным ответвлением;
- Переходы концентрические и эксцентрические
- Крестовина с короткими ответвлениями.

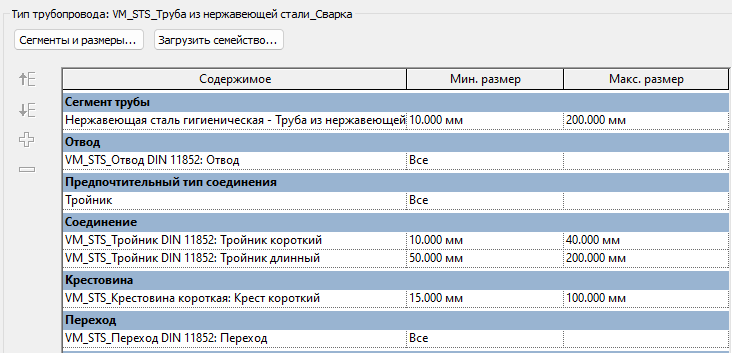

В настройках трассировки добавил оба тройника и поделил их по диаметрам трубы так, что на диаметрах до 50 идёт короткий тройник, от 50 и выше — длинный. Но это просто так настроил, чтобы при копировании трубы в ваш проект, копировались оба типа тройников. По факту настраивайте диаметры так, как вам удобно.
Крестовина вроде как не из DIN 11852, но добавил, пусть будет за компанию.
Также в библиотеке есть скрипт, который заполнит параметры трубы в проекте: сформирует наименование, запишет количество и массу погонного метра.
Скрипт для труб

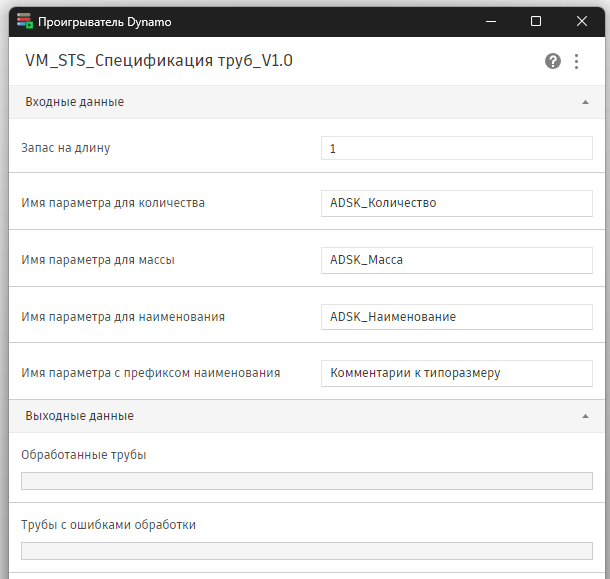

Скрипт находит трубы в проекте и заполняет им данные: наименование, количество и массу. Наименование заполняется по вшитому шаблону, пользователь может поменять только префикс и параметр, откуда его будет брать скрипт. По умолчанию это параметр «Комментарии к типоразмеру». Можете вписать туда свой текст или указать другой параметр, но это должен быть текстовый параметр типа, не экземпляра.

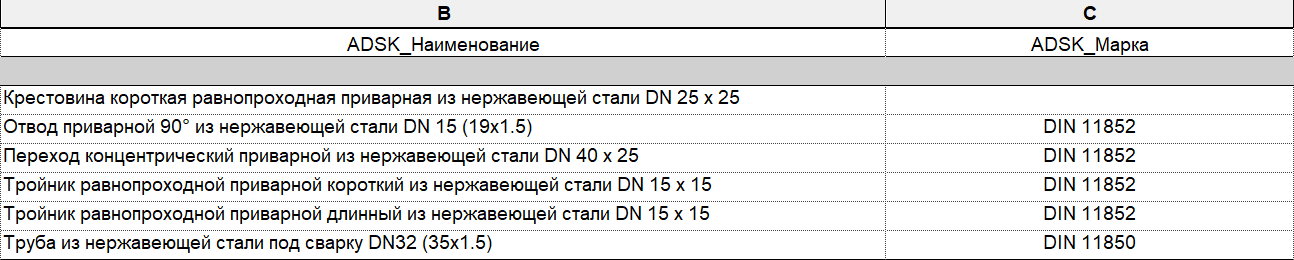

Также можете указать параметры для записи наименования, количества и массы. Для наименования должен быть текстовый параметр экземпляра, для количества и массы — числовой параметр экземпляра. На длину можно накинуть коэффициент запаса, его тоже можно указать в виде дробного числа. Скрипт его домножит на фактическую длину.

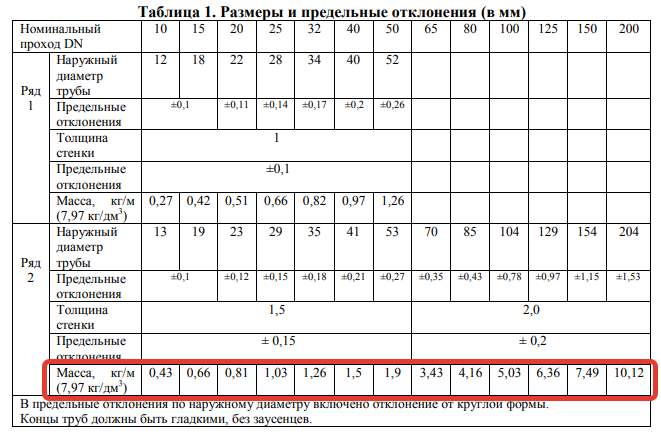

Массу взял следующую, выделил красным:
В выходных данных будет отображаться список труб, которые проходили обработку, и список труб, в которые не получилось записать данные.
У труб и фитингов есть мой общий параметр «VM_Ключ запроса». Его нельзя удалять или менять, иначе я не гарантирую нормальную работу библиотеки.
Покупка библиотеки
Физлица покупают по оферте на сайте в магазине. Юрлица должны заключать отдельный лицензионный договор с ИП. Для этого отправьте карточку предприятия на почту bimvadim@bk.ru с запросом на покупку библиотеки.
Все семейства продаются как есть, без обмена или возврата, так как это цифровой товар.
Товар в магазине на сайте:
Библиотека: трубы и фитинги из нержавеющей стали под сварку
