Выпустил платную библиотеку трубопроводов из нержавеющей стали для соединения пресс-фитингами. В библиотеке есть специальный скрипт, который заполняет артикулы для фитингов и все параметры трубы для выбранного производителя. Специальные навыки не нужны, только умение заполнять данные в Экселе и нажимать кнопку в Проигрывателе Dynamo.
Текущая версия библиотеки — 5.1
Состав библиотеки
В библиотеке один тип трубопроводов и 24 семейства соединительных деталей трубопроводов. В разработке ориентировался на разных производителей, за основу брал типоразмерные ряды Valtec, Rommer, Uni-fitt.
Геометрия элементов у реальных изделий может немного отличаться от размеров в Ревите, имейте это в виду.
Будьте внимательны! Если вы закладываете какой-то фитинг, которого нельзя найти в продаже, это ваша ответственность, а не моя. Проверяйте номенклатуру производителя, которого хотите заложить и сравнивайте с тем, что есть в библиотеке.
Диаметры труб и толщина стенок
В библиотеке следующие типоразмеры труб:
- 12 х 0,8 мм
- 15 х 1,0 мм
- 18 х 1,0 мм
- 22 х 1,2 мм
- 28 х 1,2 мм
- 35 х 1,5 мм
- 42 х 1,5 мм
- 54 х 1,5 мм
- 76,1х2,0 мм
- 88,9х2,0 мм
Условный диаметр трубы равен наружному диаметру. Все соединения труб и фитингов. происходят по наружному диаметру
Важно! В вашем проекте к трубам должен быть добавлен параметр «ADSK_Код изделия» по экземпляру, а не по типу. В шаблонах АДСК старых версий этот параметр добавлен по типу, а для работы скрипта и заполнения данных нужен этот параметр по экземпляру. Удалите его из параметров проекта и добавьте снова по экземпляру к категории труб, соединительных деталей труб, сантехнических приборов и изоляции труб.
В трубах уже настроены фитинги, заполнены параметры для спецификации, кроме наименования, артикула, массы и количества. Их нужно заполнять либо скриптом из библиотеки, либо другими средствами автоматизации, например плагином BIM2B из шаблонов АДСК, если работаете в этих шаблонах. Я заполнил параметры типа трубы, чтобы плагин из шаблона АДСК заполнял наименование и количество. Артикулы и массы можете заполнить моим скриптом.
Подробнее про скрипт в конце статьи, там будет видеоинструкция.
Соединительные детали трубопроводов
Версия 1.0
Ниже перечислю фитинги, которые добавил в первой версии библиотеки. Если что-то добавлю ещё, то выйдет новая версия и в ней перечислю только новые семейства.
Водорозетка
Водорозетка проходная
Один типоразмер с резьбой 1/2" и подключением труб 15 диаметра.
Вставка гладкая труба — внутренняя резьба
Вставка гладкая труба — наружная резьба
Переход гладкая труба — раструб
Заглушка: на диаметры от 15 до 54
Крестовина
Типоразмеры:
- 15х15
- 18х18
- 22х22
- 28х28
- 18х15
- 22х15
- 22х18
- 28х22
Муфта соединительная: все диаметры от 12 до 54
Ниппель прямой и переходный
Обвод двухраструбный
Обвод однораструбный
Отвод безраструбный, гладкая труба под углами 15, 30, 45, 90°
Муфта переходная
Типоразмеры:
- 15х12
- 18x15
- 22x15
- 22x18
- 28x15
- 28x18
- 28x2
- 35x28
- 42x28
- 42x35
- 54x35
- 54x42
Переход раструб — внутренняя резьба
Переход раструб — наружная резьба
Переход раструб — накидная гайка
Тройник
Типоразмеры:
- 15x12x15
- 15x15x15
- 18x15x18
- 18x18x18
- 22x15x22
- 22x18x22
- 22x22x22
- 28x15x28
- 28x18x28
- 28x22x22
- 28x22x28
- 28x28x22
- 28x28x28
- 35x15x35
- 35x18x35
- 35x22x35
- 35x28x35
- 35x35x35
- 42x18x42
- 42x22x42
- 42x28x42
- 42x35x42
- 42x42x42
- 54x22x54
- 54x28x54
- 54x35x54
- 54x42x54
- 54x54x54
- 76,1х76,1х76,1
- 88,9х88,9х88,9
Тройник с внутренней резьбой
Тройник с наружной резьбой
Угольник 90° с внутренней резьбой
Угольник 90° с наружной резьбой
Угольник 45 и 90° двухраструбный: все диаметры от 12 до 54
Угольник 45 и 90° однораструбный: диаметры от 15 до 54
Удлинитель (муфта надвижная): диаметры от 15 до 54
Изменения в версии 1.1
Поправил размеры гаек у вставки ВР и НР, перехода ВР, у перехода на накидную гайку поправил, чтобы положение соединителя ВР было без смещения, там было 2 мм, видимо, забыл после тестов обнулить.
Изменения в версии 1.2
Поправил размеры отводов одно- и двухраструбных, тройника, чтобы габаритные размеры были как в каталоге Вальтек, а не на чертежах. Сказали, что в каталоге размеры правильные.
Добавил семейство универсального раструбного отвода. Это отвод, у которого можете выбирать раструбы и превращать двухраструбный отвод в однораструбный и наоборот. По умолчанию отвод двухраструбный, чтобы вы могли добавить его в настройки трассировки и далее по ходу построения трассы выбирать, какой раструб оставлять.
Если выбрать вариант двухраструбный, то будет обычный отвод на два раструба. Если выбрать «Один раструб Зеленый», то останется зелёный раструб, фиолетовый скроется. И наоборот для варианта «Один раструб Фиолетовый». Геометрия отвода будет перестраиваться, как и заполнение параметров для спецификации.
Индикаторы можно отключить либо параметром типа, тогда они отключатся на всех видах у всех универсальных отводах, либо подкатегорией «Индикатор стороны фитинга», в этом случае они будут отключаться на выбранных видах. Это может быть удобно, чтобы делить виды на виды для моделирования и для видов оформления.
У себя в Телеграм-канале выложил видео о том, как работать с такими отводами. Делайте так на свой страх и риск.
Изменения в версии 2.0
Исправил ошибку в тройниках на диаметрах 42 и 54. Они строились длиннее, чем нужно.
Убрал деление скриптов на новые версии Ревита и старые, оставил только для старых. Чтобы запускать скрипты в новых версиях (с 2023+) установите специальный пакет в Динамо. Памятка об этом есть в файлах библиотеки.
Добавил новые диаметры труб 76.1 х 2 и 88.9 х 2.
Добавил новые диаметры к муфте прямой, тройнику, вставке переходной, отводам двух- и однораструбным, заглушке.
Добавил в универсальный отвод возможность укорачивать прямой участок однораструбного отвода.
Добавил в семейства «VM_НЖ_Вставка труба-раструб» и «VM_НЖ_Вставка ВР» возможность подрезать прямой участок.
В семействах «VM_НЖ_Вставка НР» и «VM_НЖ_Угольник однораструбный» изменил имена параметров для подрезки прямого участка, чтобы было одинаково с другими семействами.

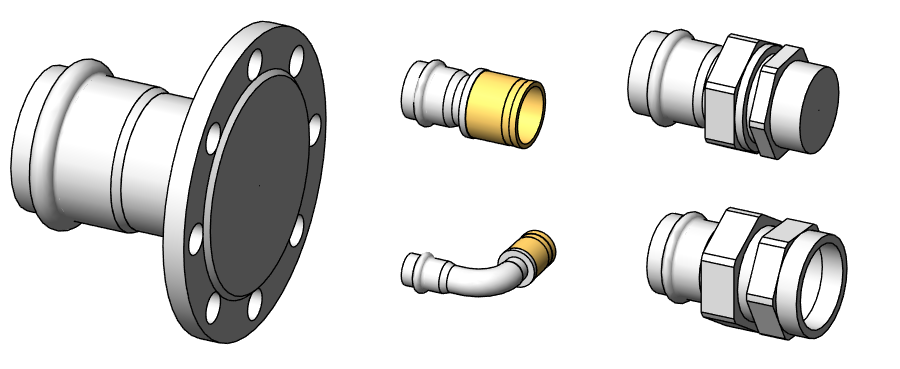

Добавил прямой и угловой адаптеры ОВКНН для перехода с нержавейки на сшитый полиэтилен.
Добавил фланцевый соединитель.
Добавил семейство разъемного соединения с внутренней резьбой. Аналог Виега.
Добавил семейство разъемного соединения с наружной резьбой. Аналог Виега.
Пересохранил «VM_НЖ_Удлинитель» для получения миниатюры.
Изменения в версии 2.1
Исправил ошибку геометрии в переходе на внутреннюю резьбу. По замечанию Петра Бирилло.
Добавил параметры-подсказки в однораструбный и универсальный отводы. Чтобы лучше жилось Константину Филиппову.
Добавил в список фитингов для скрипта в Экселе недостающие позиции. По замечанию Константина Филиппова.
Поменял логику скрипта так, чтобы он не записывал артикул в элементы, на которые нет артикула в Экселе. Если вписывали что-то руками, то скрипт не будет затирать эту информацию.
В файл раскладки добавил параметры проекта для трубы и фитингов.
Изменения в версии 3.0
Добавил диаметр 108 для трубы, для одно- и двухраструбного отвода, для универсального отвода, для заглушки и прямой муфты.
Добавил переходы НР 76.1 х 2 1/2", 88.9 х 3" и 108 х 4".
Добавил для вставки труба-раструб диаметры 108 х 54, 108 х 76.1, 108 х 88.9.
Добавил тройники с магистралью 76.1 и ответвлениями 22, 28, 35, 42, 54, с магистралью 88.9 и ответвлениями 22, 28, 35, 42, 54, 76.1, с магистралью 108 и ответвлениями 22, 28, 35, 42, 54, 76.1, 88.9, 108.
Добавил неравносторонние тройники 18х15х15, 22х15х15, 22х18х18.
Добавил переход на фланец 108 х DN100.
При добавлении диаметра 108 ориентировался на каталог Sanha NiroSan.
Изменил скрипты для заполнения данных для труб и фитингов. Теперь это один скрипт на всё, как в библиотеке ПНД с латунными фитингами.
Изменения в версии 4.0
Добавил два новых фитинга: плавный отвод 90° с переходами на наружную или внутреннюю резьбы. Также заполнил их артикулы из каталога Вальтек в Экселе для артикулов.
Изменения в версии 4.1
Поправил ошибку в скрипте, из-за которой он не обрабатывал фитинги.
Изменения в версии 5.0
— Добавил типоразмеры во фланцевые соединения: 18х15, 22х20, 28х25, 35х32, 42х40.
— Добавил типоразмеры в отводы с наружной резьбой: 28 х 1", 35 х 1 1/4", 42 х 1 1/2", 54 х 2".
— Добавил типоразмеры в отводы с внутренней резьбой: 28 х 1", 35 х 1 1/4".
— Добавил типоразмеры в тройник с внутренней резьбой: 76.1 х 3/4", 76.1 х 1", 76.1 х 2", 88.9 x 3/4", 88.9 x 2", 108 x 3/4", 108 x 2".
— Удалил неправильный артикул для перехода Вальтек из таблицы Эксель.
Изменения в версии 5.1
— У отводов с наружной и внутренней резьбой 28 х 1" поправил габариты в соответствии с каталогом Вальтек.
Особенности работы с фитингами
Все резьбовые элементы, обводы, безраструбные и однораструбные фитинги вставляются на открытый конец трубы или другого элемента. Далее уже к их открытому концу либо подключаете другие фитинги, либо арматуру или трубы.
Соединители на наружных резьбах всегда находятся на самом краю резьбы. Соединители с внутренними резьбами всегда находятся по умолчанию в самой глубине резьбовой части, но их положение можно менять с помощью параметра «Отступ соединителя ВР» в группе «Строительство». Это необходимо, чтобы ровно стыковать внутреннюю и наружную резьбы, если их длины не совпадают. Максимальное значение отступа указываю в специальном параметре-подсказке.
Если задать отступ больше максимального, то соединитель сместится на самый край гайки и дальше не сдвинется. Можете пользоваться этим, если работаете с семействами, в которых используется другая методология по подгонке резьб.
Фитинги с соединением в виде гладкой трубы
Речь про однораструбные отводы, вставки с переходом на резьбы, гладкие отводы и тому подобные элементы.
У всех у них есть гладкая труба, которую можно подрезать по месту на монтаже. То есть длина гладкой части может меняться. Поэтому я предусмотрел параметры для этого, чтобы вы могли ею управлять.
Делается это через параметр «Обрезать трубу на Х мм». Рядом будет параметр с подсказкой, сколько максимум можно отрезать. Это нужно для того, чтобы геометрия не ломалась. Длина гладкой части всегда будет минимум 1 мм.
Обводы
Обводы вставляются на открытый конец трубы. Не стал делать их как муфты, чтобы они не заменялись. Поэтому рисуете трубу, потом на открытый конец вставляете обвод, выравниваете. Чтобы было удобнее выравнивать, добавил в оба вида обводов плоскость для выравнивания трубы, которая проходит через гнутую часть.
Типоразмеры в семействах
У многих фитингов есть каталоги типоразмеров, особенно это касается фитингов с переходом на резьбы. Чтобы загрузить все типоразмеры в проект, зайдите на вкладку «Вставить», нажмите по команде «Загрузить семейство» и укажите путь к файлам семейств. Далее в Ревите появится окно с выбором типоразмеров, выделите там нужные строки.
У таких семейств есть файл TXT, он должен лежать в том же месте и с тем же именем, что и само семейство. Если не загрузить типоразмеры из каталога, получите в проекте только один типоразмер фитинга.
Скрипты Dynamo
В третьей версии поменял скрипт для один универсальный, как в библиотеке ПНД с латунными фитингами. Поэтому покажу на примере этой библиотеке.
Скрипт заполнит параметры труб и фитингов, по тем данным, что вы укажете в специальном файле Экселя. Скрипт нужно запускать через проигрыватель Динамо. В нём можете указать нужные вам параметры, сослаться на файл Экселя, посмотреть результаты обработки.
List null означает, что список пустой, то есть ошибок во время обработки не возникло. Про параметры подробнее читайте дальше.
Если запускаете скрипт в версиях Ревита 2023 и новее, то сделайте следующее:
- Откройте Динамо (не Проигрыватель, а именно Динамо) на вкладке «Управление».
- В Динамо откройте скрипт — файл с расширением «.dyn».
- В новых версиях Динамо покажет вам ошибку и справа в окне будет предложение установить пакет DynamoIronPython2.7 — ставьте его.
- После этого скрипт будет нормально работать в том числе в Проигрывателе.
Эта же информация есть в памятке в папке со скриптами.
Сама работа с проигрывателем и скриптом происходит аналогично работе со скриптом для библиотеки сшитого полиэтилена. Можете посмотреть видео об этой библиотеке, там показываю пример. Тут будет по аналогии всё, только скрипт один.
Параметр «ADSK_Код изделия» обязательно нужно добавлять к трубам и фитингам по экземпляру, а не типу. Обязательно! Если параметр уже добавлен по типу, то удалите его из параметров проекта и добавьте по новой к трубам и фитингам.
Покупка библиотеки
После оплаты получите:
- файл проекта с трубопроводами и всеми загруженными типоразмерами фитингов — из этого файла копируйте в свои проекты трубы через буфер обмена;
- все семейства фитингов;
- таблицы выбора CSV, чтобы могли откорректировать под себя наименования, если это необходимо;
- скрипты для автоматизации специфицирования.
Физлица приобретают по правилам оферты на сайте в магазине.
Юрлица покупают через заключение лицензионного договора и выставление счёта на оплату. Пишите на почту bimvadim@bk.ru, отправляйте карточку предприятия, вышлю договор, счёт и акт через систему ЭДО.
Библиотека: трубы из нержавеющей стали под пресс-соединения
Версия Revit — 2019
Библиотека продаётся как есть и не подлежит возврату или обмену как цифровой товар.
