В этом материале расскажу про платную библиотеку трубопроводов из сшитого полиэтилена PE-Xa, PE-Xb, PE-Xc и аксиальных фитингов для них. Перечислю компоненты библиотеки, покажу, как с ними работать. Главная особенность библиотеки — специальный скрипт Dynamo, с помощью которого можно заполнить данные труб и фитингов, в том числе артикулы для выбранного производителя.

Текущая версия библиотеки — 2.0

Некоторые фитинги из библиотеки сшитого полиэтилена PEX для Revit
Раскладка всех семейств и типов труб в первой версии библиотеки

Состав библиотеки

Всего в первой библиотеке 6 типов трубопроводов и 24 семейства соединительных деталей трубопроводов — латунные надвижные аксиальные фитинги. В разработке ориентировался на разных производителей, эта библиотека — «солянка», чтобы по максимум удовлетворить потребность в фитингах. В качестве примеров рассматривал Stout, Valtec, Rehau, Ростерм.

Диапазон диаметров: от 16 до 32. Отдельно есть линейка труб по размерам Rehau Rautherm S с «нетипичными» диаметрами труб.

Будьте внимательны! Если вы закладываете какой-то фитинг, которого нельзя найти в продаже, это ваша ответственность, а не моя. Проверяйте номенклатуру производителя, которого хотите заложить и сравнивайте с тем, что есть в библиотеке.

Трубы из сшитого полиэтилена

В библиотеке следующие типы:

  • PE-Xa/EVOH, аналог Rehau Rautherm S: 10.1 х 1.1, 14 x 1.5, 17 x 2.0, 25 x 2.3, 32 x 2.9. Для неё есть только два фитинга: муфта прямая и резьбозажимной фитинг для перехода на евроконус;
  • PE-Xa/EVOH белого цвета: 16 x 2.2, 20 x 2.8, 25 x 3.5, 32 x 4.4 — здесь и далее это стандартные толщины;
  • PE-Xa/EVOH серого цвета стандартных толщин;
  • PE-Xa/EVOH красного цвета тонкостенная: 16 х 2.0, 20 х 2.0 — здесь и далее это тонкостенные трубы;
  • PE-Xb/EVOH красного цвета тонкостенная, аналог Valtec;
  • PE-Xс/AL/PE-Xc серого цвета с алюминиевым барьерным слоем: 16 x 2.6, 20 x 2.9, аналог Stout.

Всё это деление достаточно условно, так как главное — цвет, диаметры и толщины стенок. Вы можете без труда сами создать любой набор диаметров. Если не подходит цвет — можно создать свой материал и использовать готовый каталог труб. Читайте об этом в моей статье о создании пользовательских типов труб.

Диаметр труб определяются по наружному диаметру. То есть при моделировании систем, когда вы выбираете в Ревите условный диаметр 32, то это наружный диаметр 32, а не условный 25. Имейте это в виду при работе.

В трубах уже настроены фитинги, заполнены параметры для спецификации, кроме наименования, артикула, массы и количества. Их нужно заполнять либо скриптом из библиотеки, либо другими средствами автоматизации, например плагином BIM2B из шаблонов АДСК, если работаете в этих шаблонах.

Подробнее про скрипт в конце статьи, там будет видеоинструкция.

Соединительные детали трубопроводов

Ниже перечислю все фитинги из версии 1.0. В дальнейшем, если будет что-то добавляться, то выделю в отдельные подпункты.

У всех фитингов есть вложенные надвижные гильзы, которые учитываются отдельными позициями в спецификации.

  • водорозетка с внутренней резьбой 16х1/2", 20х1/2", стандартная и удлиненная;
  • водорозетка с внутренней резьбой проходная 16х1/2", 20х1/2", стандартная и удлиненная;
  • планка с водорозетками с фиксированными расстояниями 100 и 150 мм, категория — «Сантехнические приборы»;
  • такая же планка, но уже со свободным перемещением водорозеток, категория — «Сантехнические приборы»;
  • имитация гнутой трубы — отвод, который будет учитываться как труба, радиусы гиба на выбор пользователя: 3, 4, 5, 8 внешних диаметров трубы. Для радиусов гиба 3 и 4 и угле 90° возможно добавить пластиковый фиксатор поворота, он будет учитываться отдельно;
  • заглушка для труб 16 и 20;
  • муфта переходная;
  • муфта равнопроходная;
  • муфта равнопроходная для трубы Rautherm S;
  • переход на внутреннюю резьбу: 16х1/2", 16х3/4", 20х1/2", 20х3/4", 25х3/4", 25х1", 32х3/4", 32х1";
  • переход на наружную резьбу: 16х1/2", 16х3/4", 20х1/2", 20х3/4", 25х1/2", 25х3/4", 25х1", 32х3/4";
  • переход с трубы 16 и 20 на евроконус 3/4", латунный или никелированный/хромированный;
  • переход с накидной гайкой: 16х1/2", 16х3/4", 20х1/2", 20х3/4", 25х3/4", 25х1", 32х1";
  • разделитель трубы — тонкая пластинка длиной 1 мм для разделения трубы на части, например для покрытия разных частей трассы разной изоляцией;
  • резьбозажимной фитинг для перехода на евроконус 3/4" с диаметров 10.1, 14, 16, 17 и 20 мм любой толщины стенки;
  • тройник равнопроходной и переходной;
  • тройник с внутренней резьбой: 16х1/2", 20х1/2", 20х3/4", 25х3/4", 32х1";
  • трубка Г-образная для подключения радиаторов и труб диаметрами 16 или 20 мм, длина трубок 250, 500 или 1000 мм. В трубки вложены резьбозажимные фитинги для подключения к арматуре радиаторов 3/4";
  • трубка Т-образная для подключения радиаторов и труб диаметрами 16, 20 или 25 мм, в том числе переходные, длина трубки 250, 500 или 1000 мм. В трубки вложены резьбозажимные фитинги для подключения к арматуре радиаторов 3/4";
  • угольник равнопроходной 45 и 90°;
  • угольник с внутренней резьбой: 16х1/2", 16х3/4", 20х1/2", 20х3/4", 25х3/4", 25х1", 32х1";
  • угольник с наружной резьбой: 16х1/2", 20х1/2", 20х3/4", 25х3/4", 32х3/4", 32х1";
  • узел для нижнего подключения радиатора: пара Г-образных трубок на опорном кронштейне, категория — «Оборудование»;
  • разделитель для моделирования систем тёплого пола, категория — «Оборудование».

Изменения версии 2.0

Добавил тройник с обводным участком. Он пригодится в ситуации, когда идут две магистрали подачи и обратки параллельно и вам нужно сделать Т-образное ответвление. В этом случае одна из труб ответвления будет пересекаться со второй магистралью. Чтобы быстро устранить это пересечение, используйте мой тройник. Подробнее в видеопрезентации этого семейства, видео ниже. Также добавил обводную трубу — имитацию огибания трубы трубой.

Обводная труба

Разделил семейство гнутого отвода на два семейства: просто гнутый отвод и гнутый отвод с фиксатором. Сделал так, чтобы можно было покрывать изоляцией гнутые отводы и при этом не возникало артефактов геометрии. Ревит не может нормально покрывать изоляцией отвод с вложенным фиксатором.

Поправил какую-то ошибку в семействах планок с водорозетками. Не записал сразу, что именно, так что уже не помню. Ну что-то стало работать в них стабильнее.

Обновил семейство разделителя тёплого пола. Это задаток на будущее, чтобы он работал в паре с моим скриптом для тёплого пола. В данный момент вы можете вручную заполнить параметры в семействе, чтобы получить мощность контура и расход в петле. Для этого нужно заполнить ряд параметров, которые отметил на скриншоте ниже. В дальнейшем длины петель будут заполняться скриптом. Шаг укладки нужно выбирать в параметрах типа.

В типоразмер трубы «VM_PE-Xa/EVOH_Rautherm S» добавил переход, но это переход не из этой системы труб, он нужен для корректного построения трассы. Без перехода Ревит не хочет строить подъёмы и опуски, такие вот особенности программы.

Добавил артикулы для фитингов Рехау в Эксель-таблицу. Информацией поделился Михаил @daddyrevit, за что ему спасибо. Данные не проверял, так что будьте бдительны.

Особенности работы с фитингами

Все резьбовые элементы вставляются на открытый конец трубы. Далее уже к резьбовой части либо подключаете другие фитинги, либо арматуру или металлические трубы.

Соединители на наружных резьбах всегда находятся на самом краю резьбы. Соединители с внутренними резьбами всегда находятся по умолчанию в самой глубине резьбовой части, но их положение можно менять с помощью параметра «Отступ соединителя ВР» в группе «Строительство». Это необходимо, чтобы ровно стыковать внутреннюю и наружную резьбы, если их длины не совпадают.

Разделитель теплого пола

Специальное семейство в категории «Оборудование», с помощью которого можно:

  • объединить контур подачи и обратки системы тёплого пола;
  • задать расход и потери давления в системе;
  • задать имена систем ещё до начала прокладки трубопроводов;
  • записать данные о контуре и составить ведомость контуров тёплого пола.

У семейства есть ряд параметров для вывода данных в спецификацию, а также для управления диаметров и длиной элемента. По умолчанию длина — 50 мм, после того, как отрисуете контур, можете её уменьшить до пары миллиметров, чтобы меньше терять длины трубы в спецификации.

Во второй версии появился такой набор параметров

У меня есть планы по дальнейшему развитию этого семейства и автоматизации заполнения данных по контурам тёплых полов. Будет очень полезно, если вы покажете свои спецификации, расскажете, какие расчёты вам были бы интересны. Раскладку самих труб я автоматизировать не планирую, для меня это слишком сложная программистская задача.

Узел подключения радиатора через Г-образные трубки

Узел из Г-образных трубок и опорного кронштейна

Как работать с этим семействам, показывал у себя в Телеграм-канале, посмотрите, это в целом полезная информация для работы с любыми аналогичными узлами.

Узел в категории «Оборудование», так как в нём есть две разные системы — подача и обратка. Пользователь может выбрать положение подачи слева или справа, для этого в параметрах есть галочка. Длину прямого отрезка можно выбирать в диапазоне от 11 до 1000 мм. Если длина до 250 мм включительно, то в спецификацию идёт трубка длиной 250 мм, если до 500 мм включительно — то трубка 500 мм, если до 1000 мм включительно — то 1000 мм.

Пользователь может галочками управлять включением или отключением вложенных семейств, которые считаются в спецификации отдельно: надвижные гильзы со стороны сшитого полиэтилена, резьбозажимные фитинги для подключения к арматуре радиаторов, опорный кронштейн.

Можно выбрать диаметр подключения к сшитому полиэтилену: 16 или 20 мм.

Были мысли сразу сюда добавить Н-образный клапан, но пока не добавил. Если такое нужно, напишите.

Планки с водорозетками

Планка с водорозетками и её свойства

Есть два семейства, они в категории «Сантехнические приборы», так как через них подключаются разные системы. Водорозетки являются вложенными общими и учитываются как отдельные позиции.

На скриншоте выше параметры для планки со свободным размещением водорозеток. В параметрах экземпляра можно выбрать тип водорозетки и отступы от гнутой части планки. Отступ соединителя ВР регулирует положением соединителя в резьбе водорозетки. У планки с фиксированными расстояниями нельзя указать отступы каждой водорозетки индивидуально, там задаётся только межосевое расстояние между ними.

Свойства типа планки с водорозетками

В свойствах типа можно задать длину планки, ширину (высоту), глубину загнутой части и толщину металла.

Водорозетки

Точка вставки у обычных водорозеток совпадает с плокостью задней грани крепёжной пластины, а по высоте — с осью резьбового выхода. Таким образом вы ставите сначала водорозетку к стене или нише, отметку от уровня указываете по оси смесителя, а уже потом либо из водорозетки рисуете трубу, либо подходите трубой к водорозетке.

Водорозетка в Revit

Гнутая труба

Гнутая труба с фиксатором

В семействе 12 типоразмеров: по 4 радиуса гиба (3, 4, 5, 8 внешних диаметров трубы) и по 3 цвета (белый, красный, серый). Для типоразмеров с радиусами гибов 3 и 4 и при угле 90° можно включить фиксатор поворота, он будет отдельно учитываться в спецификации. Для этого есть параметр экземпляра — «Фиксатор поворота». По умолчанию он выключен.

В семействе считается количество — длина гнутого участка трубы. Все остальные характеристики: наименование, артикул, массу, изготовителя гнутая труба наследует с подключённой к ней обычной трубы после запуска скрипа для специфицирования трубы. Поэтому гнутая труба обязательно должна быть подключена в сеть к трубе, у которой есть наименование и прочие параметры.

В моей библиотеке это решается так: строите трассу, в ней все отводы подключены к трубам в принципе из логики построения, далее запускаете скрипт. Скрипт формирует наименования, артикул, массу для трубы, а потом копирует эти значения к подключённые гнутые отводы.

В настройках трассировки труб по умолчанию на все диаметры выбрана гнутая труба. Также добавил угольник, вы можете менять настройки под себя.

Заглушка, угольник, тройник и муфты

Тут всё стандартно, заглушку на диаметры 16 и 20 можно использовать в настройках трассировки. Муфту равнопроходную и переходную, угольник, тройник — тоже. Муфта равнопроходная Rautherm S нужна для использования в одноимённых трубах, если не хватит одной бухты на контур.

У угольника добавил на все диаметры углы 45 и 90°. Немногие производители делают угольники 45°, поэтому будьте внимательнее при их использовании.

Переходы на резьбовые соединения

Переходы и угольники на внутреннюю и наружную резьбы, на евроконус, с накидной гайкой и резьбозажимные соединения вставляются на открытый конец трубы из сшитого полиэтилена. Все варианты переходов делаю через типоразмеры: взяли нужный, перетащили из диспетчера к трубе, сориентировали по ней, подключили. Далее уже из резьбы рисуете, что нужно.

У элементов с внутренней резьбой можно управлять положением соединителя в параметре «Отступ соединителя ВР».

Тройник с внутренней резьбой

Тройник PEX с внутренней резьбой для Revit

В отличие от остальных резьбовых элементов тройник ВР нужно вставить не на открытый конец трубы, а врезать в трубу. Для этого перетащите из диспетчера нужный типоразмер и вставьте в тело трубы. Он сам вырежет участок и подключится. Далее вам нужно настроить ориентацию пиктограммами: развернуть тройник в нужное положение.

Трубки Г- и Т-образные для подключения радиаторов

У Г-образной трубки два типоразмера: «В пол от радиатора» и «В стену от радиатора». Это нужно для удобства подключения. Если используете прибор с прямой арматурой и уходите прямо в пол, то можете использовать тип «В пол от радиатора». В этом случае вы делаете говняный некрасивый узел, пусть это остаётся на вашей совести, возможно, вас заставили.

Если используете прибор с угловой арматурой и уходите сначала в стену, а потом уже из стены опускаете в пол, то вы делаете красивый узел и в этом вам поможет типоразмер «В стену от радиатора». В обоих случаях трубка подключается сразу к прибору/арматуре с диаметром подключения 3/4", то есть 20 мм.

Трубки для подключения радиатора в Revit

С Т-образной трубкой работать нужно иначе. Её сделал боковым тройником — это специальный тип детали, с помощью которого можно врезать элемент в трубу, при этом он не будет заменяться на другие тройники из трассировки. У Т-образной трубки в первой версии библиотеки есть 7 типоразмеров, как прямое подключение, так и переходное:

Типоразмеры Т-образной трубки

У переходных трубок есть правая и левая сторона. Она определяется так: берёте больший диаметр, смотрите с этой стороны на трубку. С какой стороны подъём к радиатору, такое исполнение. Например, у трубки 16х20 больший диаметр расположен так, что если смотреть в его ось, то загнутая часть будет справа от оси подключения по полиэтилену.

Трубка без перехода устанавливается просто: вытащили из диспетчера, поднесли к трубе, врезали, готово. С переходом чуть сложнее. Например, берём трубку 16х20 правая и ставим на трубу 20. В итоге получаем переход 20х16 со стороны точки подключения 16 мм. Выделяем трубу после трубки и меняем диаметр на 16. Вторую трубку рекомендую ставить на открытый конец трубы и сдвигать в нужное положение. Пример можете посмотреть на гифке ниже.

После установки можете задавать длину трубок, есть подсказки с минимальной и максимальной длиной. Это длина именно прямого участка, а не от оси трубы до верха. Шаг длины для спецификации: 250, 500 и 1000 мм. Минимум 11 мм, это связано с построением геометрии трубки. Ну и в целом едва ли при монтаже понадобится такая длина. Можно отключить резьбозажимной фитинг, в этом случае точка подключения со стороны трубки поменяется с 20 (3/4") на 15 мм. Для этого есть специальный параметр-галочка.

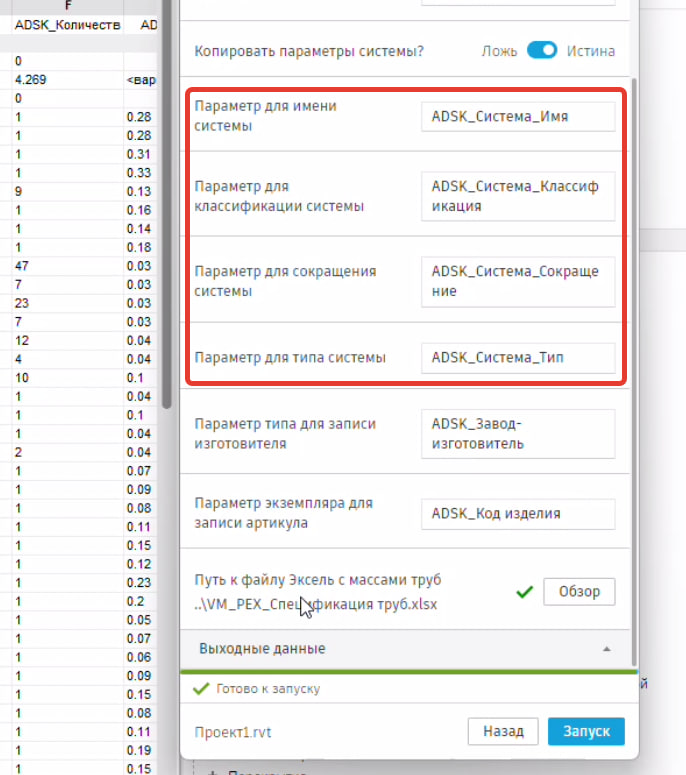

Скрипты Dynamo

Параметр «ADSK_Код изделия» обязательно нужно добавлять к трубам по экземпляру, а не типу. Обязательно! Если параметр уже добавлен по типу, то удалите его из параметров проекта и добавьте по новой к трубам и фитингам. Это же касается и параметров для наименования, массы и количества.

Видео в ВК: https://vk.com/video-200445555_456239128

У скриптов есть две версии: одна для Ревитов 2019, 2020, 2021, вторая — для Ревитов 2022+. Это связано с изменениями в Динамо, сами скрипты по сути одни и те же. Запускайте скрипты из той папки, что соответствует вашей версии Ревита.

Если вы получаете вот такую ошибку при выполнении скрипта, значит, невнимательно посмотрели видео и не настроили параметры корректно. Пересматривайте и настраивайте всё правильно.

Покупка библиотеки

После оплаты получите:

  • файл проекта с трубопроводами и всеми загруженными типоразмерами фитингов — из этого файла копируйте в свои проекты трубы через буфер обмена;
  • все семейства фитингов;
  • таблицы выбора CSV, чтобы могли откорректировать под себя наименования, если это необходимо;
  • скрипты для автоматизации специфицирования.

Для использования в компаниях нужно отправить заявку на почту bimvadim@bk.ru. Сразу присылайте карточку предприятия. Заключим договор, выставлю счёт на оплату, подпишем акт, обменяемся бумажными оригиналами. Можете оплатить по карте, но стоимость всё равно будет как для юрлиц.

Физлица покупают на сайте в магазине. Обязательно зарегистрируйтесь при покупке, потому что любые обновления и исправления будут доступны исключительно в личном кабинете на сайте.

Библиотека продаётся как есть и не подлежит возврату или обмену как цифровой товар.
