Revit-библиотека: внутренняя полипропиленовая канализация

Разработал библиотеку полимерных трубопроводов и раструбных фитингов для них. Главная особенность библиотеки — умные составные семейства отводов и тройников, удобные крестовины, а также разнообразные дополнительные фитинги. Подробнее в пункте про состав библиотеки. Есть две линейки: обычная серая и малошумная белая канализация.

Составной отвод при построении угла под 90° строится из двух отводов по 45°, оба отвода учитываются в спецификации отдельными позициями. Составной тройник при ответвлении на 90° строится из тройника с ответвлением под 45° и отвода под 45°. Оба фитинга учитываются в спецификациями отдельными позициями. При других углах отвод и тройник строятся обычными.

Линейки систем:

• внутренняя полипропиленовая раструбная канализация;
• внутренняя полипропиленовая малошумная раструбная канализация;
• напорная раструбная канализация из НПВХ;
• наружная раструбная канализация из НПВХ;
• чугунная раструбная канализация по ГОСТ 6942-98;
• чугунная канализация ВЧШГ.

Это одни из самых продвинутых и в то же время удобных для пользователя библиотек на рынке канализационных фитингов.

У библиотеки есть две видеопрезентации, смотрите их по ссылкам дальше в статье. Подписывайтесь на мой канал на Ютубе, там есть очень полезные материалы.

Состав библиотеки — 46 семейств!
Актуальная версия — 5.0

Расскажу про все семейства и их настройки. Информация о версиях и стоимости — в конце статьи.

Названия семейств на скриншотах может быть неактуальным, так как в версии 2.0 я поменял префиксы, но на функционале это не сказывается.

В версии 3.0 сделал следующие изменения:

1. Исправил осевые линии в фитингах: теперь на видах не будут торчать непонятные линии. Исключение — заглушки, у них эти линии не мешают, когда она подключена в трассу.
2. Переделал составной тройник: геометрия стала проще, семейство легче и красивее, появилась линия на стыке ответвления и магистрали.
3. У трапов сменил классификацию соединителя: раньше был «Фитинг», теперь «Канализация», чтобы сразу могли рисовать из трапа трубы с типами систем для канализации. С «Фитингом» могла нарисоваться любая система, было неудобно.
4. Добавил пару новых семейств: переход с чугуна SML на ППР и сифон с запахозапирающим устройством. Оба изделия по чертежам HL.

В версии 3.1 внёс следующие исправления:

1. Аэратор — поменял поведение семейства, теперь диаметр аэратора выбирается по экземпляру. То есть вы можете ставить его сразу на трубу, он сам подберёт с неё диаметр. Возможны два варианта, 50 и 110.
2. Зонт для вентиляции стояка — те же изменения, что и в аэраторе. Они связаны с тем, что тип детали «Мультипорт» не даёт менять типоразмер семейства и выдаёт ошибку. Если делать по экземпляру, то меняется без ошибок, в том числе если выделять зонт или аэратор вместе со всей трассой.
3. Крестовина канализационная
   Крестовина-пятерник
   Крестовина со смещёнными отводами
   Крестовина с параллельными отводами
   Все универсальные отводы с дополнительным выходом — у перечисленных крестовин и отводов поменял метод управления уклоном, теперь пользователю нужно вводить значение уклона в процентах, как в Ревите, ответвления будут перестраиваться, чтобы угол совпадал с углом наклона трубы с уклоном. Изменения касаются как стандартной, так и малошумной канализации.
4. Тройник составной — поправил формулы для построения геометрии, обнаружил, что там не всё было корректно. Возможно, просто запутался в версионности, потому что вроде как вносил эти правки как раз в третьей версии. Изменения касаются как стандартной, так и малошумной канализации.
5. Добавил два новых семейства: манжету резиновую переходную и душевой трап.

В версии 4.0 внёс следующие исправления:

1. Поправил составные отводы и тройники для обычной и малошумной канализации. Настроил отображение осевых линий, чтобы они «не вылезали» за границы фитингов. У тройников проверил построение геометрии, поправил, чтобы соединение ответвления и магистрали тройника не ломались. Проверить все возможные варианты из-за разных уклонов и условий моделирования сложно, поэтому сообщайте, если найдёте какие-то косяки.
2. Переработал полностью крестовины. Поделил их на два семейства, одно — симметричная одноплоскостная — используется в настройках трассировки, второе — несимметричные и двухплоскостные — ставится на трубу отдельно. Подробнее об этом рассказываю в видео про изменения в версии 4.
3. Добавил в короткий переход новые типоразмеры: 50х32, 50х40, 110х75, 110х90.
4. У отвода с патрубками тыл-верх поправил длину гладкого конца, уменьшил её.
5. У составных отводов и тройников поправил наименования вложенных общих семейств полуотводов, чтобы в спецификацию попадали полуотводы малошумные, а не обычные.
6. Добавил засечки на раструбных соединениях. Их можно включать и отключать подкатегориями, подробнее смотрите в видео об изменениях в библиотеке.
7. Добавил линии лотка на фитинги. Это вспомогательные линии, чтобы вам было удобнее ставить отметки на схемах. Идея Дениса Сарбантовича. Подробнее — в видео.
8. У компенсационного патрубка перенастроил соединители, чтобы при вставке на стояк он правильно ориентировался. Работать будет при условии, что стояк моделировали снизу вверх.
9. В настройках трассировки назначил компенсационные патрубки разделителями по умолчанию, так как из ставят на стояках чаще, чем ревизии. Соединительные муфты из настроек трассировки убрал. Вместо них добавил в обе линейки соединители-раструбы для деления трубы.
10. Поменял параметры в группе «Идентификация» со своими контактами.
11. Добавил файл с раскладкой всех семейств. Добавил общие параметры ADSK к трубам, заполнил марку и единицы измерения.
12. Добавил скрипт для заполнения параметров трубопроводов: наименование, масса числовая, артикул, поставщик, количество с указанным запасом. Подробнее в видео.
13. Добавил скрипт для копирования имени системы во вложенные общие семейства. Подробнее в видео.

Обязательно смотрите видео об изменениях в версии 4:

В версии 5.0 внёс следующие изменения:

Добавил в компенсационный патрубок диаметры 40, 75, 90.

Добавил в тройник диаметры 40х32 и 110х40.

Поправил геометрию сифона с механическим запахозапирающим устройством — в новых версиях Ревита там ломалось скругление лицевой панели.

Добавил обратные клапаны диаметрами 50 и 110.

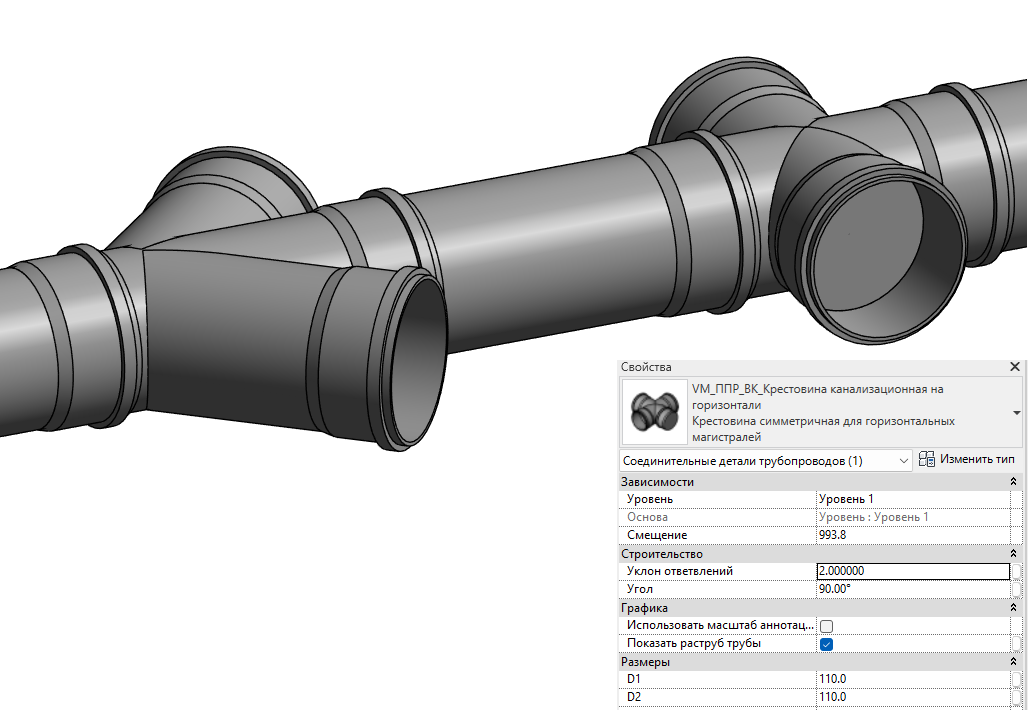

Крестовина для горизонтальных магистралей

Добавил ещё одну крестовину — это симметричная одноплоскостная крестовина для горизонтальных магистралей с уклоном. В Ревите есть проблема с крестовинами, когда она сама на трубе с уклоном, ещё и ответвления с уклоном. Сам Ревит нормально фитинги повернуть не может, поэтому часто возникают ошибки.

Поэтому сделал ещё одно семейство «VM_ППР_ВК_Крестовина канализационная на горизонтали».

Алгоритм работы с ним:

1. Магистраль должна быть уже готова, проложена с уклоном.
2. Берёте типоразмер крестовины, я обычно перетаскиваю прямо из диспетчере в пространство модели, и наводите курсор на ось магистрали — нажимаете по оси.
3. Крестовина врежется в трубу.

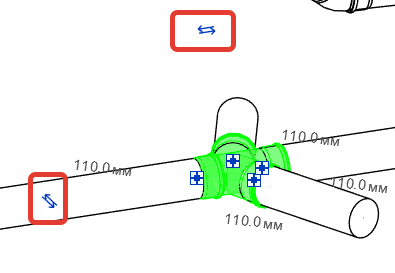

4. Если она встанет неправильно по уклону, то выделите и разверните её пиктограммами стрелочек, которые направлены друг на друга. Нужно прожать обе стрелочки.
5. Если нужно ответвление не 110, то задайте его значение в параметре «D2». Крестовина симметричная, поэтому оба ответвления должны быть одинакового диаметра.
6. Угол относительно магистрали задавайте в параметре «Угол». Угол 45° построит крестовину под 45°, как на картинке выше слева.
7. Если угол относительно магистрали не 90°, например 45 или 67°, то далее просто стройте ваши трубы с уклоном.
8. Если угол 90°, то в параметре «Уклон ответвлений» вбейте значение уклона в процентах. Рисуете трубы 0,02 — вбивайте 2. И далее с этим же уклоном рисуете трубы.
9. Видеопример посмотрите в посте в моём Телеграм-канале.

Скрипт для труб и фитингов

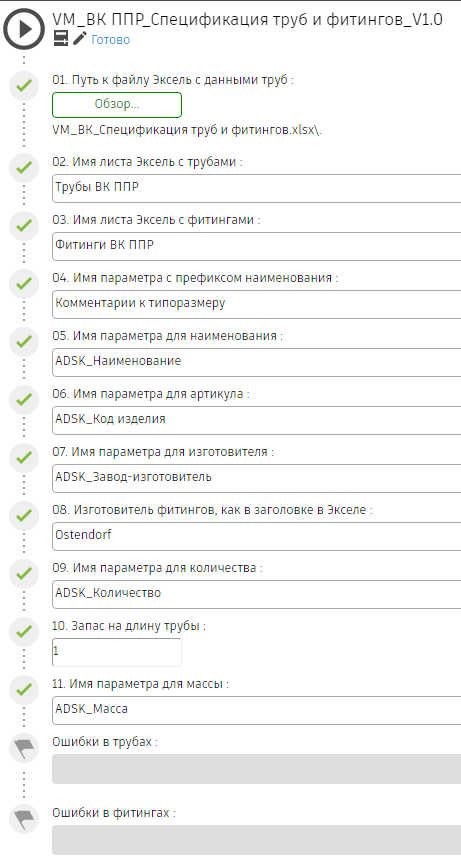

Добавил скрипт, который заполнит параметры труб и фитингов, по тем данным, что вы укажете в специальном файле Экселя. Скрипт нужно запускать через проигрыватель Динамо. В нём можете указать нужные вам параметры, сослаться на файл Экселя, посмотреть результаты обработки.

List null означает, что список пустой, то есть ошибок во время обработки не возникло. Про параметры подробнее читайте дальше.

Если запускаете скрипт в версиях Ревита 2023 и новее, то сделайте следующее:

1. Откройте Динамо (не Проигрыватель, а именно Динамо) на вкладке «Управление».
2. В Динамо откройте скрипт — файл с расширением «.dyn».
3. В новых версиях Динамо покажет вам ошибку и справа в окне будет предложение установить пакет DynamoIronPython2.7 — ставьте его.
4. После этого скрипт будет нормально работать в том числе в Проигрывателе.

Сама работа с проигрывателем и скриптом происходит аналогично работе со скриптом для библиотеки сшитого полиэтилена. Можете посмотреть видео об этой библиотеке, там показываю пример. Тут будет по аналогии всё, только скрипт один.

Работа с параметрами

Для корректной работы автоматизации у элементов должны быть правильные параметры. Для труб свёл параметры в таблицу ниже.

Назначение параметра (параметры по умолчанию)	Тип данных	Тип или экземпляр
Префикс для наименования (Комментарии к типоразмеру)	Текст	тип
Наименование (ADSK_Наименование)	Текст	экземпляр
Артикул (ADSK_Код изделия)	Текст	экземпляр
Длина (ADSK_Количество)	Число	экземпляр
Масса 1 погонного метра (ADSK_Масса)	Число	экземпляр
Поставщик (ADSK_Завод-изготовитель)	Текст	тип

Отдельно в проекте должен быть специальный общий параметр «VM_Ключ запроса». Его нельзя удалять, он есть у трубы и фитингов, без него автоматизация корректно работать не будет. Поэтому при добавлении трубы в свой проект копируйте параметры проекта из моего файла в ваш проект.

Для этого откройте в одном Ревите мой файл проекта с трубами и фитингами и ваш проект. В вашем проекте зайдите на вкладку «Управление» → «Копировать стандарты проекта» → оставьте галочку на «Параметры проекта» и нажмите ОК.

Параметры перенесутся в ваш проект, если их там ранее не было. Если они были, то проверьте, чтобы они соответствовали типам/экземплярам из таблицы выше. Если не соответствует, параметр нужно удалить из проекта и добавить заново с правильными настройками. Если в параметрах ранее были какие-то данные, то они удалятся, имейте это в виду. Обычно проблемы возникают только с «ADSK_Код изделия», но там редко кто хранит какие-то важные данные для труб.

Вы можете указывать свои параметры для записи данных, однако они обязательно должны соотноситься с типами данных и типом/экземпляром из таблицы выше. Обязательно указывайте массу для трубы, даже если не хотите выводить её в спецификацию. Укажите тот числовой параметр экземпляра, в который будет записываться масса, а в спецификацию его можете не выводить.

Наименование трубы генерируется по следующему принципу: берётся префикс для наименования, который вы указываете в параметрах типа трубы, а дальше к нему приклеивается внешний диаметр и толщина стенки трубы.

Для длины можно задать запас, в настройках скриптах укажите коэффициент, на который будет домножаться длина трубы из модели.

Для фитингов нужно всего два параметра: параметр для артикула и параметр для поставщика, он же производитель. Параметр для артикула должен быть текстовым и по экземпляру, для производителя — текстовый по типу. Это те же параметры, что и для труб.

Важно! Параметр для артикула нужно добавить к трубам и фитингам по экземпляру через параметры проекта. Только в этом случае будут корректно обрабатываться общие вложенные семейства. По умолчанию таким параметров является ADSK_Код изделия.

Если какого-то параметра нет, то скрипт не заполнит данные или выдаст ошибку.

Заполнение данных в Экселе

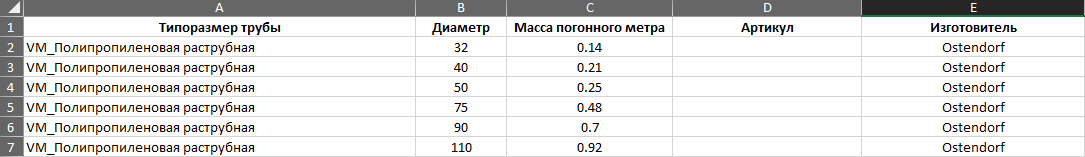

В файле Экселя, который идёт с библиотекой, есть две вкладки — первая для труб, вторая — для фитингов. Вот так выглядит заполнение данных для труб:

В первом столбце нужно указать имя типоразмеры трубы. Если меняете имя типоразмера моих труб, то нужно обновить его в Экселе. Далее указываете диаметры, массы погонных метров, артикулы и название изготовителя. Массы указать нужно обязательно. Артикулы и производителя необязательно.

Если в проекте будет труба, чей диаметр не указан в Экселе, то в скрипте получите ошибку.

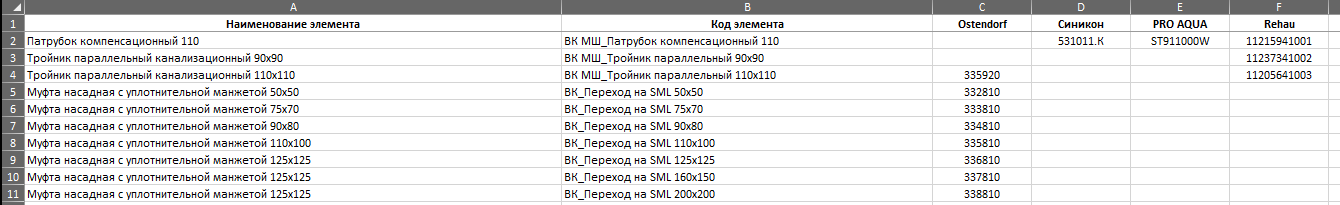

Вот так выглядит заполнение данных для фитингов:

Первый столбец — просто для удобного обозначения фитинга. Второй — уникальный код, который заполнен в каждом семействе. Если добавляете свои типоразмеры, то нужно прописать в них значения кодов, они должны быть уникальны. Повторение будет вызывать ошибку.

В третьем и далее столбцах заголовки — названия производителей, а ниже — артикулы. Название производителя запишется в фитинги, артикулы тоже подберутся по кодам. Я заполнил данные для четырёх популярных производителей, но не могу гарантировать, что там нет опечаток или ошибок. Проверяйте тщательно самостоятельно. Также вы сами отвечаете за то, существует ли у производителя тот типоразмер, который закладываете в проект.

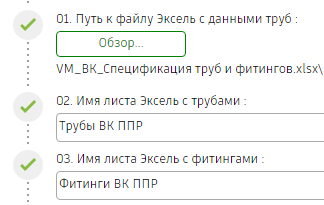

Чтобы добавить артикулы конкретного производителя, впишите в Проигрывателе Динамо наименование изготовителя точно так же, как оно написано в Экселе, чтобы скрипт понимал, из какого столбца брать значения.

Сохраните Эксель, укажите к нему путь в проигрывателе, а если меняете имена листов, то и их имена тоже укажите в проигрывателе Динамо. После этого можете запускать скрипт.

Если в проекте не найдётся параметров, то в проигрывателе в списке с ошибками увидите, каких параметров не хватает и у каких элементов.

Список фитингов

Приведу перечень фитингов, обозначения в скобках «ВК» или «МШ» указывают на то, в каком виде систем присутствует данный фитинг. МШ — малошумная, ВК — обычная канализация.

• Аэратор (ВК)
• Врезка 50 в трубу 110 (ВК)
• Заглушка (ВК, МШ)
• Зонт для вентиляции стояка (ВК)
• Крестовина (ВК, МШ)
• Крестовина-пятерник (ВК)
• Крестовина с параллельными отводами (МШ)
• Крестовина со смещённым отводом (МШ)
• Крестовина двухплоскостная со смещёнными отводами (МШ)
• Манжета 50х25 для подключения сантехники (ВК)
• Манжета резиновая переходная, 40х32, 50х32, 50х40 (ВК)
• Муфта (ВК, МШ)
• Муфта насадная для перехода на SML (МШ)
• Отвод обычный и составной (ВК, МШ)
• Отвод сифонный и отвод сифонный двойной (ВК)
• Отводы универсальные (ВК)
• Патрубок компенсационный (ВК, МШ 110)
• Переход эксцентрический (ВК, МШ)
• Переход короткий (ВК)
• Переход с чугуна (ВК)
• Ревизия с круглой прочисткой (ВК, МШ)
• Ревизия с прямоугольной прочисткой (МШ)
• Соединение раструбное (ВК, МШ)
• Тройник обычный и составной (ВК, МШ)
• Тройник параллельный (МШ)
• Переходная муфта SML—ППР, изделие HL9
• Сифон с механическим запахозапирающим устройством, изделие HL

Виды систем и диаметры трубопроводов

С версии 2.0 библиотека расширилась и теперь в ней есть как трубы и фитинги для обычной внутренней канализации, так и для малошумных систем. Обычные трубы и фитинги — серые, малошумные — белые.

Префикс для фитингов обычной канализации — VM_ППР_ВК. Для малошумной — VM_ППР_МШ.

По умолчанию диапазон диаметров:

• для обычной канализации — 32, 40, 50, 75, 90, 110, 125, 160,
• для малошумной — 50, 75, 90, 110, 125, 160, 200.

При необходимости вы можете самостоятельно расширить диапазон для обычной канализации до диаметра 200, а для малошумной — добавить диаметры 32 и 40. Многие фитинги поддерживают эти диаметры.

Номинальный диаметр трубы равен внешнему диаметру.

Поскольку диапазон диаметров и для труб, и для фитингов достаточно широкий, то всегда проверяйте, сможете ли вы купить трубы и фитинги выбранных размеров. Существование типоразмера в семействе не означает и не гарантирует его наличие в продаже.

Отводы

Отводы создал для всех диаметров от 32 по 200, углы — 15, 30, 45, 67, 90°.

В библиотеке два семейства отводов, которые можно использовать в настройках трассировки — стандартные отводы и составные отводы. Составные при углах больше 87° преобразуются в отвод из двух отводов по 45°. Благодаря этому вы сэкономите кучу времени при построении магистралей.

Стандартные отводы таким функционалом не обладают, если использовать их, то при построении под 90° будет строиться один фитинг. Если нужны такие отводы, то используйте их, это привычный и широко распространённый вариант канализационного отвода в любых других библиотеках.

У отводов есть два параметра экземпляра — «Развернуть отвод» и «Показать раструб трубы». Первый разворачивает отвод, благодаря этому можно правильно сориентировать отвода на трубе с учётом направления потока. Второй управляет видимостью раструба подключаемой к отводу трубы, эта функция одинаково работает во всех семействах.

Отводы корректно работают на трубах с уклоном и без.

Отводы универсальные

В библиотеку входят специальные отводы с дополнительными врезками. Диаметр отводов — 110, диаметр врезок — 50.

Эти семейства вставляются на открытый конец трубы, тип детали фитинга — «Мультипорт». После размещения на вертикальной или горизонтальной трубе фитинг можно вращать вокруг оси трубы. В группе строительство есть параметр «Уклон ответвления». Сюда нужно вводить уклон в процентах — как в Ревите. В результате ответвления немного наклонятся. Это нужно, чтобы без проблем строились трубы-ответвления, если им будете задавать уклон. В параметр можно ввести 0, тогда ответвления будут без наклона.

У отводов есть параметр для управления видимостью раструба подключаемой трубы, а также параметр «Угол ответвления». Он нужен для ориентации угла врезок относительно оси магистрали. По умолчанию углы выставлены на 87,5°, но вы можете поменять их на другие, чтобы адаптировать под уклон трубы.

Отводы сифонные

В библиотеке есть обычный и двойной сифонный отводы.

Доступны типоразмеры 40х40, 40х40 (32), 50x40, 50x40 (32) и 50х50. Обозначение «40 (32)» означает, что диаметр соединителя для сифона будет 32. Так как по факту это одно и то же изделие и в него можно засунуть разные трубы в манжету, то для деления по диаметрам создал разные типоразмеры.

Вложенным общим семейством вместе с сифонами идут уплотнительные манжеты. Их можно отключить, тогда в спецификации их не будет. По умолчанию галочка включена.

Геометрически манжеты не проработаны, только как позиция в спецификации.

Тройники

Как и отводы, тройники делятся на составные и обычные. Составные при построении ответвления под 87° и больше градусов будут строится из косого тройника и отвода под 45°. При прочих углах тройник будет строиться без отвода.

Обычный тройник будет строиться под 87°+ без отводов.

Тройники доступны для всех диаметров от 32 до 200 с углами 45°, 67° и 90°. Есть переходные тройники с ответвлениями на калибр меньше: 50—40, 110—50, 160—110.

У обоих тройников есть параметры для управления видимостью раструба подключаемой трубы и параметр для разворота тройника. «Развернуть тройник» помогает правильно ориентировать тройник на трубе по потоку, параметр работает только при ответвлении под 87°+. На косых тройниках разворот не работает, так как не требуется — косые тройники строятся не в ту сторону, только если пользователь сам нарисует ответвление не в ту сторону.

Чтобы повернуть ответвление вокруг оси тройника, достаточно добавить в настройках ОВиВК уклоны на нужные углы и сразу строить ответвление с таким уклоном, чтобы получался тройник под углом.

Тройник параллельный

В версии 2.0 в библиотеку малошумной канализации добавил тройник с параллельным выходом для диаметров 110 и 90.

Тройник нужно устанавливать на открытый конец трубы, после чего можно управляющими ручками вращать его вдоль трубы.

Переходы

В составе библиотеки несколько переходов:

• раструбный эксцентрический,
• такой же, но короткий, редуцированный переход,
• для соединения чугуна и полимерной трубы,
• для соединения малошумной канализации с SML-трубой.

Раструбный переход автоматически подхватывает диаметры с труб и доступен для соединения диаметров: 40x32, 50x32, 50x40, 75x50, 90x50, 90x75, 110—50, 110x75, 110x90, 125x110, 160x110, 160x125, 200x160.

Для соединения труб по верху можно либо использовать ревитовское выравнивание труб, либо моими подсказками. При выравнивании по верху иногда возникают проблемы при подключении, об этом можете почитать в отдельной статье. Если оставлять выравнивание точек подключения трубы по центру, то проблем не бывает.

Однако в этом случае переходы будут строиться концентрическими. Это легко исправить, если выделить переход и перебить у него параметр «ВысотаСмещения».

Чтобы было проще с этим управляться, в первой версии были подсказки, а теперь отдельный параметр, в который вывожу значение, которое нужно руками вбить в параметр «ВысотаСмещения». Эти параметры называется «ВысотаСмещения — Вариант 1» и «ВысотаСмещения — Вариант 2». Бывает так, что значение из одного параметра не подходит, переход меняется не в ту сторону. Значит, нужно вбить значение из второго параметра.

Чаще всего редактировать нужно значение в параметре «ВысотаСмещения», но иногда будет работать некорректно, тогда вбиваете в «ШиринаСмещения».

Переход короткий вставляется на открытый конец трубы, его нельзя использовать в настройках трассировки. Существуют переходы для труб 40x32, 75x50, 110x50, 110x75. Раструб со стороны трубы можно включить или отключить галочкой в свойствах перехода.

Переходы с чугуна на пластик состоят из двух типоразмеров для труб 100—110 и 50—50, вставляются на открытый конец трубы. Автоматически в спецификации учитывается манжета. Её можно отключить в свойствах.

Переход с малошумной канализации на SML также вставляется на открытый конец трубы. Семейство называется «Муфта насадная для перехода на SML». Доступны следующие диаметры: 50х50, 75х70, 90х80, 110х100, 125х125, 160х150, 200х200.

Крестовины

В библиотеке есть несколько видов крестовин:

• стандартная крестовина на 4 точки подключения,
• крестовина-пятерник с дополнительной врезкой,
• крестовина со смещённым отводом,
• крестовина двухплоскостная со смещёнными отводами,
• крестовина с параллельными отводами.

Стандартная крестовина — многоплоскостная, она доступна для диаметров 50 и 110, а с версии библиотеки 2.0 и для 75, 90, 125 и 160. Диаметром и углами поворотов ответвлений можно управлять независимо.

У крестовин в первом блоке параметров — уклоны для каждого ответвления и возможность развернуть крестовину. Желтый и Фиолетовый — визуальные индикаторы ответвлений, чтобы пользователь понимал, какое именно ответвление он будет поворачивать.

Уклон ответвления — это уклон трубы-ответвления, которая будет выходить из крестовины. Если положить крестовину на стол, то это угол вращения в плоскости стола. Повернуть ответвление — это угол вращения ответвления вокруг оси магистрали, с его помощью создаются двухплоскостные крестовины.

У этого семейства крестовин более 50 вариаций диаметров и относительного положения ответвлений. В версии 2.0 добавились крестовины с углами поворотов 67° и новые диаметры.

Перечень диаметров и исполнений крестовины:

У крестовин-пятерников есть дополнительная врезка, всего три типоразмера. Они представляют собой магистраль диаметром 110, ответвление 110 под 90° и два ответвления 50 под 90°.

Они вставляются на открытый конец трубы. Сторон определяется при взгляде в ответвление 100, если ответвление 50 справа — то правое, если напротив, то тыл.

Крестовина со смещённым отводом вставляется на открытый конец трубы. У неё четыре типоразмера, диаметр магистрали 90 или 110, ответвления влево или вправо диаметром 75.

С ответвлениями крестовин бывают проблемы, если трубы отходят с уклонами. Чтобы всё было красиво, добавил параметры для управления уклонами ответвлений. Вбиваете значение уклона в процентах, как это обычно указывается в Ревите, после этого можете рисовать ответвления без рисков сломать крестовину.

Параметр с D1 отвечает за больший диаметр, D2 — за меньший.

Крестовина с параллельными выходами — крестовина, у которой оба выхода с одной стороны. Наверное, это уже и не крестовина, раз патрубки не лежат крест-накрест, больше тройник с дополнительным выходом, но в каталогах называют крестовиной. Вставляется на открытый конец трубы.

Доступно три типоразмера: 90х90х50, 110х90х50, 110х110х50. Также есть параметры для управления уклонами ответвлений, как и у крестовины со смещёнными отводами.

Крестовина двухплоскостная со смещёнными отводами — крестовина, у которой разнесены по высоте ответвления. То есть отводы смещены в данном случае не от оси магистрали, а относительно друг друга. По идее можно было объединить с семейством крестовины с параллельными отводами, но решил не усложнять. Вставляется на открытый конец трубы.

Доступны левые и правые исполнения для диаметров 90х90х50, 110х90х75, 110х110х75, 110х90х50, 110х110х50.

Муфты, патрубки компенсационные

У муфты два типоразмера: муфта соединительная и ремонтная. Доступны для всех диаметров от 32 до 200. Тип детали — «Соединение» для использования в настройках трассировки.

У патрубка компенсационного для обычной канализации диаметры от 40 до 110, а у малошумного только для 110. Вставляется руками в нужном месте стояка. Можно использовать в настройках трассировки, поэтому будьте внимательны при изменениях трассировки.

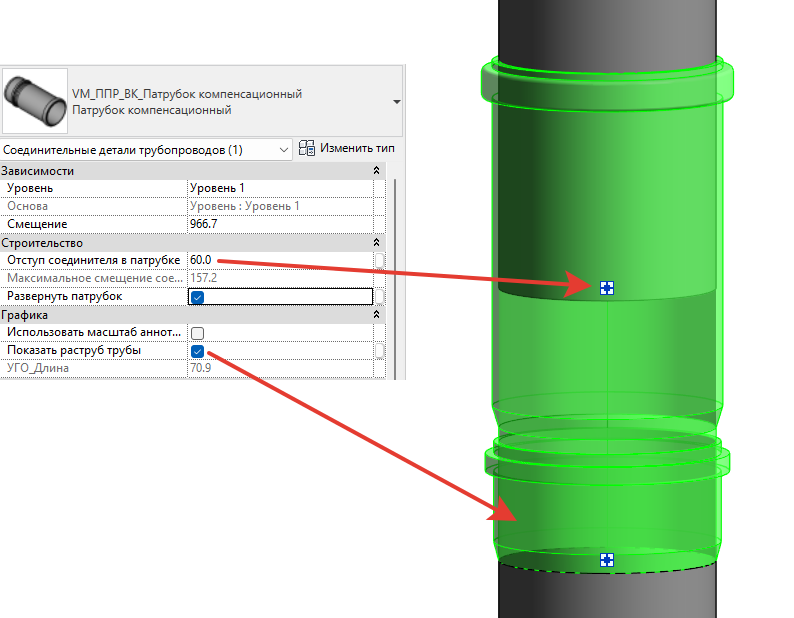

Отступ соединителя в патрубке позволяет отрегулировать длину верхней трубы в патрубке.

Галочка «Развернуть патрубок» позволяет отзеркалить патрубок, если при вставке он встал вверх ногами.

Ревизии

Ревизии с круглыми прочистками доступны для диаметров 50, 75, 90, 110, 125, 160, 200.

Если ревизия встала вверх тормашками, то это можно поправить галочкой в параметре «Развернуть ревизию». Ревизия будет чаще всего корректно вставать на стояк, если он нарисован снизу-вверх.

Ревизия с прямоугольной прочисткой доступна для диаметром от 50 до 200. Параметры те же, что и для круглой.

Заглушки

Заглушки доступны для всех диаметров от 32 до 200.

Заглушка может меняться пользователем для разных условий применения, для этого есть параметр «Тип заглушки». Доступны 4 варианта:

• заглушка без раструба — для подключения на открытые концы труб без отображения раструба;
• заглушка в фитинг — для подключения в открытые концы фитингов;
• заглушка с раструбом — для подключения на открытые концы труб;
• раструб — для создания на открытых концах труб раструба.

По умолчанию строится заглушка в фитинг.

Если нужен другой тип по умолчанию — отредактируйте семейство и выберете в нём другое значение параметра, оно будет новым типом по умолчанию.

Аэраторы и зонты

Для диаметров 50 и 110 доступны аэраторы (вакуумные клапаны) и вентиляционные зонты. Ставятся на открытый конец труб.

У аэраторов можно выбрать метод установки — на трубе или в фитинге, при этом можно выбрать — показывать раструб или нет. За это отвечают две галочки — «Аэратор на трубе» и «Показать раструб трубы».

У зонтов нет особых параметров, кроме галочки для отключения раструба трубы.

Трапы канализационные

В библиотеке два семейства трапов — вертикальные и горизонтальные для подключения к трубам 50 и 110. Семейства выполнил в категории «Сантехнические приборы».

В каждом семействе по пять типоразмеров. По два для диаметром 50 и 110 с решёткой 150х150 и один для диаметра 50 и решётки 100х100. Два типоразмера с сухим затвором, остальные — с гидрозатвором.

Душевой трап

В библиотеке одно семейство плоского душевого трапа. Сделал только одну длину — 800 мм, вы можете изменить её или добавить нужные длины через создание новых типоразмеров. Пользователь может управлять высотой трапа, опуском сифонной части и его углом поворота. Также можно выбирать из четырёх вариантов решётки.

Чтобы создать свой типоразмер трапа, скопируйте существующий тип, переименуйте. Зайдите в параметры типа и заполните значения параметров.

• «Габарит_Длина» и «Габарит_Ширина» — главные геометрические параметры, полная длина трапа и его полная ширина.
• «Ножки_Смещение» перемещают ножки вдоль длины трапа.
• «Фланец» — расстояние от края трапа до вертикальной рамки.
• Ширина прорези — для трапа с решёткой с перфорацией — ширина перфорации. Длина вычисляется автоматически в зависимости от габаритов трапа.
• Щель по периметру решетки — расстояние между вертикальной рамкой и краем решётки.

Полная высота трапа — это вообще вся высота трапа от верхушки до низа ножек. Минимальное значение — 77 мм, оно обусловлено конструкцией трапа, которую я выбрал. Максимальное значение не ограничено, хоть два метра делайте, ограничивать не стал. Но помните про ограничения трапов у конкретных производителей.

Опуск сифона — параметр для смещения сифонной части вниз. Вот так будет выглядеть трап, если опустить сифон на 50 мм, полную высоту сделать 120 мм и повернуть сифон на -70 градусов:

Угол поворота сифона можно менять в диапазоне от -90 до +90°.

Заложил 4 типа решётки:

Можно вообще отключить решётку, можно выбрать решётку под укладку плитки или стальную решётку с прорезями или без. Примеры можете посмотреть на первой иллюстрации. Решётки отдельно учитываются в спецификации, наименования и массу вбивайте сами в параметрах типоразмеров вложенной пустышки «Влж_VM_ППР_ВК_Решетки душевого трапа».

Раструбные соединения

Для всех диаметров есть отдельные семейства раструбов, которыми можно делить трубопроводы на отрезки. Занятие это довольно рутинное и скучное, поэтому обратите внимание на мой скрипт по автоматическому делению трубопроводов на отрезки.

В нём как раз нужно использовать эти семейства раструбов. Они отфильтровываются из спецификаций в шаблонах ADSK, так как в параметре «ADSK_Наименование» стоит значение «!Не учитывать».

Врезка 50 в трубу 110

В версию 2.0 добавил врезку в 110 трубу. Врезка только для диаметров 50 на 110, с другими работать не будет. Семейство капризное, хорошо вставляется на вертикальные стояки, в том числе для ответвлений с уклоном. На горизонтальные трубы с уклоном для врезки вверх вставать не хочет.

Обойти капризы можно, но не очень удобно. Сначала рисуете горизонтальную трубу без уклона. Делаете врезку. Затем выделяете лежак, редактируете ему отметку одной из точек, чтобы сформировать уклон. А далее редактируете значение уклона на нужное и подключаете в сеть.

Метод так себе, но вроде работает. Всё равно будьте осторожны, мало ли сломается. Я предупредил.

Манжета 50х25

Добавил семейство манжеты для вставки в раструб фитинга и подключения в неё сантехники: стиральной или посудомоечной машины. Манжета вставляется в раструб диаметром 50, далее рисуете гибкую трубу диаметром 25 для подключения приборов.

Манжета резиновая переходная

Манжета переходная, но не для подключения стиралки, а для вставки в раструб и перехода на другой диаметр трубы. Есть три типоразмера: 40х32, 50х32, 50х40. Нужно вставлять в открытый конец раструба, а далее из манжеты рисуйте трубу с тем же уклоном, который был у элемента, в который вставляете манжету. Чтобы нарисовать трубу из манжеты, удобно включить режим «Каркас», чтобы раструб не перекрывал соединитель манжеты.

Переходная муфта с чугунных труб SML

Добавил в 3 версии библиотеки. Трубы SML есть в шаблонах АДСК, можете подключаться к ним с помощью этого перехода. В семействе три типоразмера: ППР 110 — чугун 100, ППР 50 — чугун 50 и ППР 50 — чугун 100.

Сифон с механическим запиранием запаха

Добавил в 3 версии библиотеки. Это изделие марки HL440. Есть диаметры подключения 40 и 50.

Условные обозначения

У всех элементов есть условные обозначения по ГОСТ или в одну линию. Они включаются на низкой и средней детализации.

Видеопрезентации библиотеки

Первая версия

Вторая версия

Покупка библиотеки

Семейства продаются как есть, без обмена или возврата как цифровой товар.

Физлица приобретают по правилам оферты на сайте в магазине.

Юрлица покупают через заключение лицензионного договора и выставление счёта на оплату. Пишите на почту bimvadim@bk.ru, отправляйте карточку предприятия, вышлю договор, счёт и акт через систему ЭДО.

Библиотека: внутренняя полипропиленовая канализация
