Описание
Разработал библиотеку железобетонных колодцев. В карточке товара расскажу, как с ней работать.
Состав библиотеки
В библиотеку входят 5 элементов для колодцев:
- Кольца стеновые КС (без суффиксов а и б, то есть обычные цилиндры без вырезов),
- Кольца опорные КО6,
- Плиты перекрытия ПП,
- Плиты днищ ПН,
- Легкие чугунные люки для водопровода (В) или канализации (К).
Кроме отдельных элементов есть семейство колодца в сборе. Вы можете как набирать колодцы из отдельных элементов, так и использовать готовую сборку. Само собой, сборка имеет ряд ограничений, поэтому прочитайте внимательно, как с ней работать и что она умеет.
Из отдельных элементов можете собирать колодец простым накидыванием и выравниванием элементов в нужные позиции.
Категория всех семейств — «Специальное оборудование». Решил попробовать её для такого семейства. При желании можете сами поменять категорию на любую другую в редакторе семейств.
Отдельные семейства

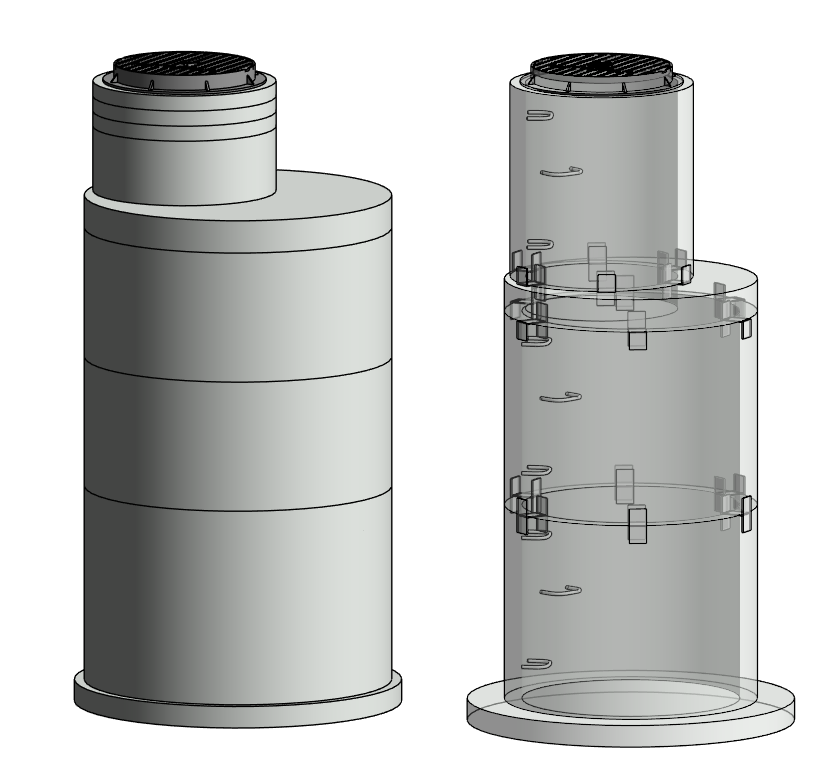

Для кольца стенового есть три типоразмера:
- КС верхнее — верхнее кольцо рабочей области, которое прямо под плитой перекрытия. У этого кольца будет особое расположение соединителей МС.
- КС горловина — кольцо для формирования горловины, у него также своя форма соединителей МС.
- КС промежуточное — все остальные кольца, которые идут под верхним.
Если у вас нет поправки на сейсмичность, то можете использовать любой тип.

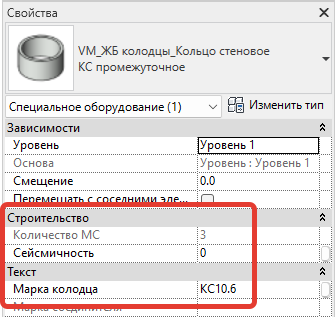

В параметре «Марка колодца» укажите марку стенового кольца текстом. Все знаки на кириллице. Колодец перестроится под указанное значение. Если ставите колодец в районах с сейсмичностью 7, 8, 9 баллов, укажите эти баллы в параметре «Сейсмичность».
По аналогии в таком же параметре указывайте марку для плит перекрытия и днища.

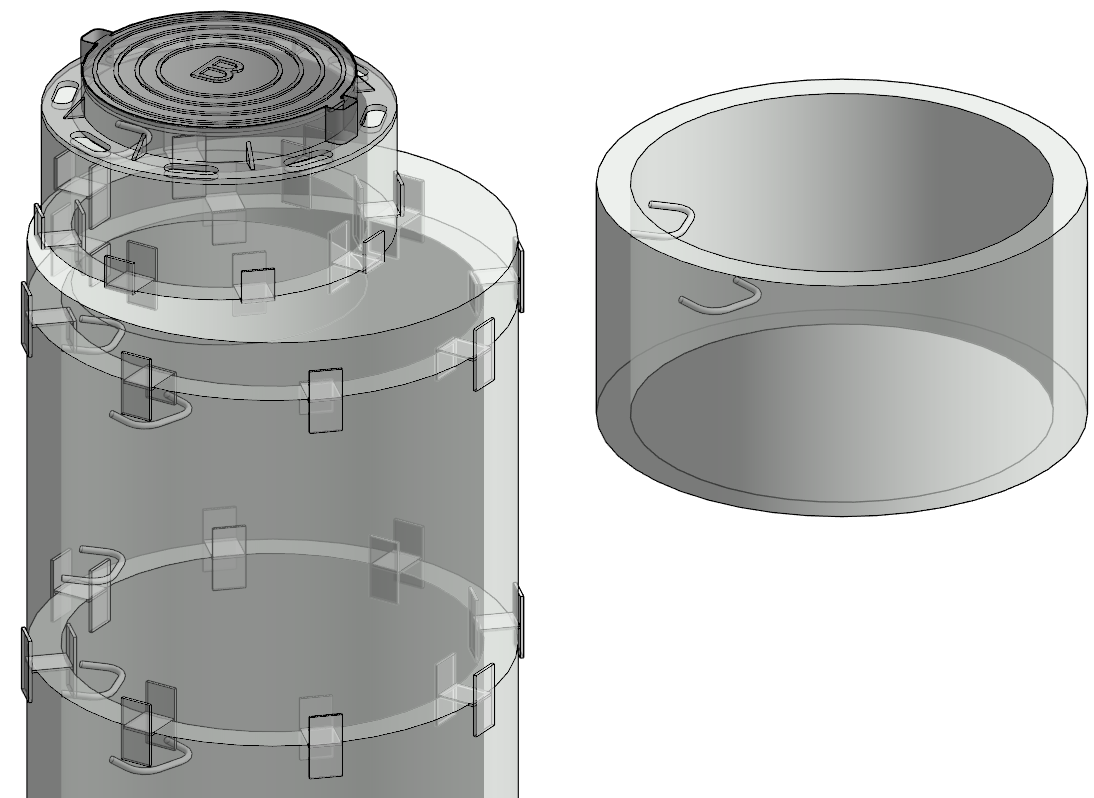

Точка вставки одиночных семейств — по центру их нижней грани. То есть можете идти снизу вверх, от днища до люка и ставить элементы один на другой. Либо выравнивайте их по верху, для этого в семействах есть плоскость для удобного выравнивания.

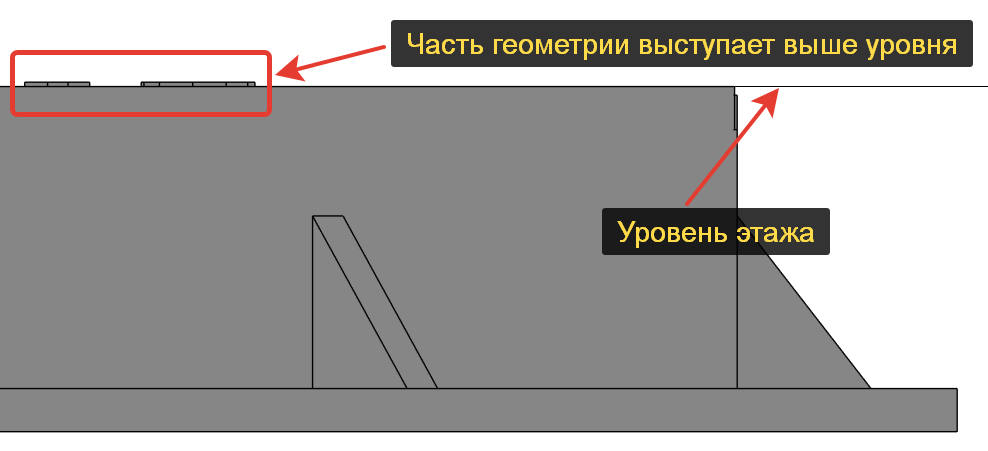

У люков геометрия букв выступает на 1 мм выше верхней грани люка. Это нужно, чтобы при размещении люка вровень с уровнем этажа он не скрывался видимостью на плане.
Работа со сборным колодцем

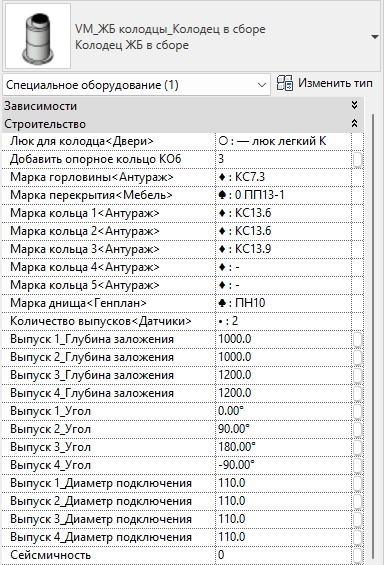

В семействе один типоразмер. После размещения вам нужно настроить его с помощью параметров в группе «Строительство».
Общая концепция такая: вы «набираете» колодец из готовых элементов, указывания количество или марку элемента. Двигаемся сверху вниз, от люка к днищу. Ниже опишу параметры.

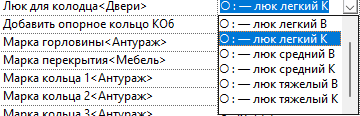

Люк для колодца — это выпадающий список, в котором можете выбрать из шести вариантов люков. Есть люки с буквами К или В трёх видов: лёгкие, средние и тяжёлые. Всего шесть вариантов.
Добавить опорное кольцо КО6 — это числовой параметр, введите сюда количество опорных колец, чтобы добавить их под люк. 0 означает, что кольца добавлять не нужно.
Марка горловины — выпадающий список для выбора кольца стенового в качестве горловины под люк. Для выбора есть все стеновые кольца из разработки. Чтобы быстрее найти нужное значение, рекомендую вбивать с клавиатуры нужные цифры. На картинке ниже я раскрыл список и вбил «10» — в списке остались только кольца диаметром 1 метр.
Если горловина не нужна, выберите из вариантов прочерк «-».

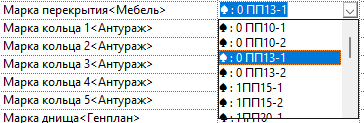

Марка перекрытия — выпадающий список для выбора из перекрытий ПП. При этом в начале списка идут марки с префиксом «0 ». Это сделал просто, чтобы они шли в начале списка. При упорядочивании по алфавиту перекрытия типа 1ПП15 шли бы перед просто ПП, поэтому добавил ноль в начало.
Если перекрытие не нужно, выберите в конце списка «-».

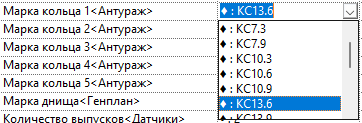

Марка кольца Х — далее пять выпадающих списков для стеновых колец, вместо Х — номер кольца. Кольцо 1 — самое верхнее, 2 — ниже, 5 — ниже всех. Больше пяти колец добавить не получится, сделал в семействе выбор именно пяти колец, так как мне описывали, что обычно применяется 2-3 кольца. По крайней мере в ИЖС.
Если кольцо не нужно, выберите прочерк в списке.
Марка днища — всё по аналогии, выпадающий список для выбора марки днища.
Количество выпусков — выпадающий список, в котором можете выбрать от 0 до 4 выпусков. В данном случае выпуски — это соединители на краях колодца, к которым можете подключить трубы. При выборе 0 у колодца пропадут соединители. Это может быть нужно в ситуациях, когда хотите завести трубу внутрь, расставить там оборудование или арматуру.
После выбора количества выпусков можете управлять каждым: задавать глубину заложения, угол поворота относительно колодца и диаметр точки подключения. Для этого есть набор по четыре параметра: «Выпуск Х_Глубина заложения», «Выпуск Х_Угол» и «Выпуск Х_Диаметр подключения». Здесь Х — номера 1, 2, 3, 4.

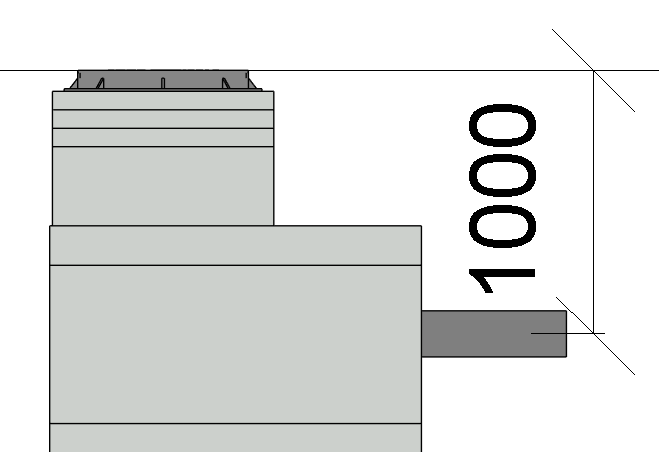

Глубина заложения — это расстояние от верха люка до оси подключения трубы. Диаметр подключения в случае пластиковых труб это их наружный диаметр, для стальных труб — DN. Угол желательно вбивать в пределах -180 до 180°.
Вы можете рисовать трубы с уклоном из этих точек подключения.

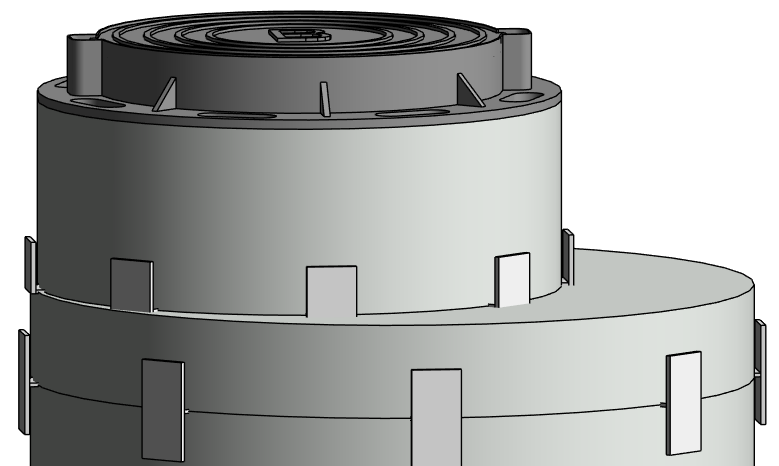

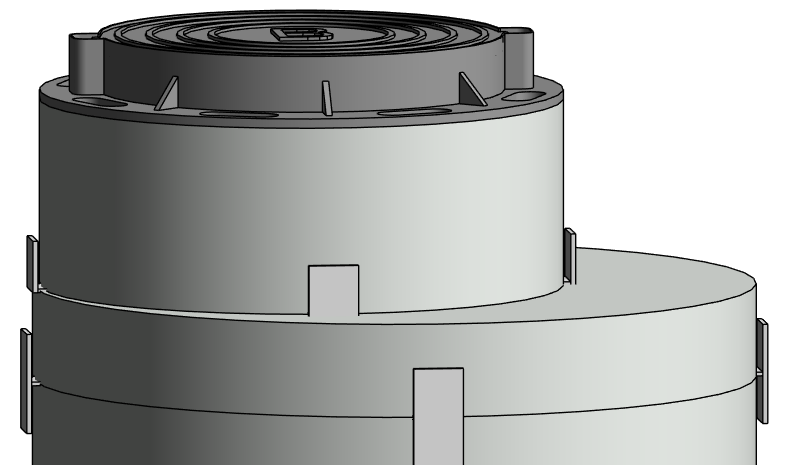

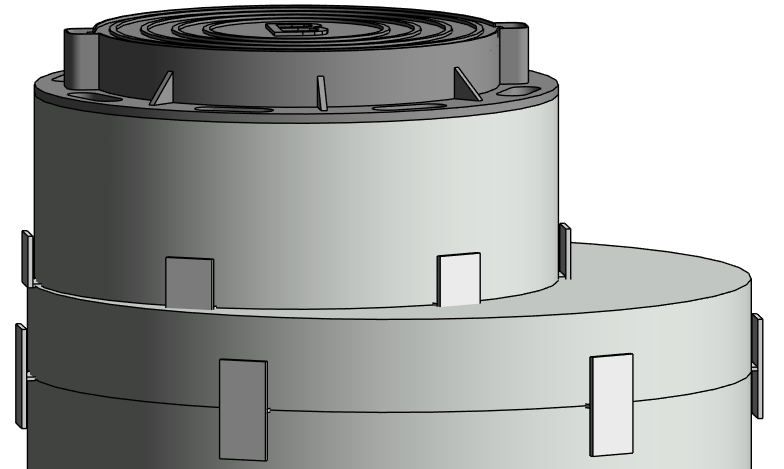

Сейсмичность — для установки колодцев в районах с сейсмичностью в 7, 8 или 9 баллов нужны специальные соединительные элементы МС. Они есть в семействе и будут появляться в том случае, если в параметре укажете числа 7, 8 или 9. Любые другие числа будут восприниматься как сигнал для того, чтобы не добавлять МС к колодца.
В семействе есть все виды МС от 1 до 8, подбираются марки и количество автоматически. Соединители считаются в спецификации отдельными позициями.
Спецификация на сборный колодец
Каждый элемент колодца учитывается отдельной позицией в спецификации. Определённую сложность представляет собой упорядочивание элементов. Это одна из причин, почему выбрал нетипичную категорию для семейства, но кроме этого добавил систему упорядочивания через общие параметры.

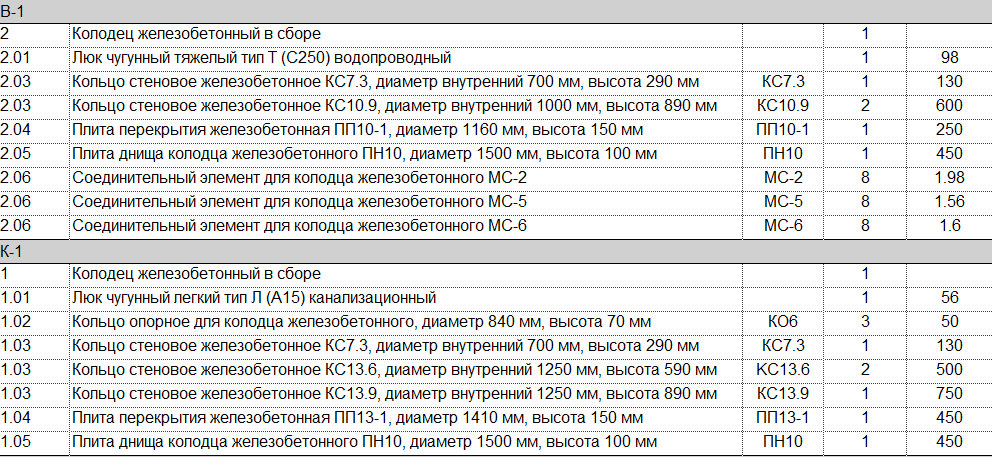

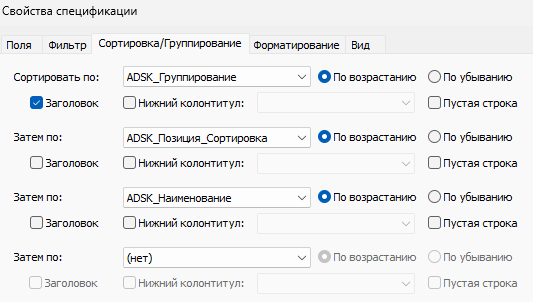

У семейства есть параметры ADSK_Группирование и ADSK_Позиция_Комплект. Эти параметры связал у всех вложенных семейств с основным семейством колодца. Но при этом у каждого семейства есть также параметр ADSK_Позиция_Сортировка. В него с помощью формулы записываю номера так, чтобы при сортировке по этому параметру все вложенные правильно упорядочились в спецификации. Она собирается сверху внизу, от люка до днища. При наличии соединителей МС они будут идти внизу.

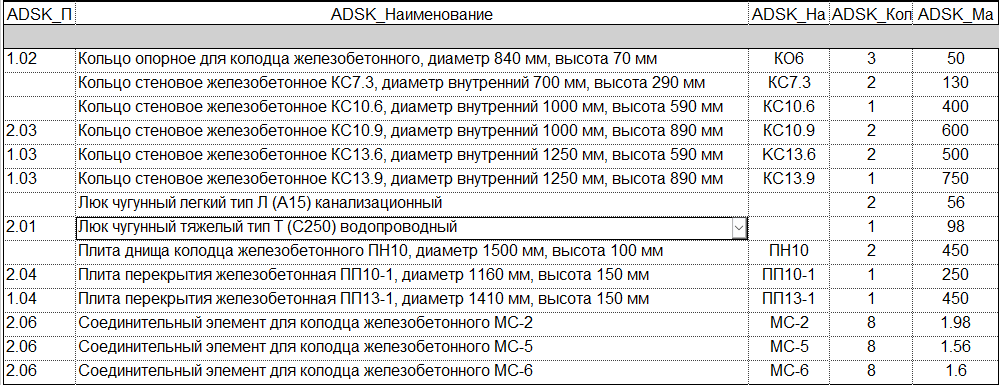

Тут нет простого способа взять и собрать всё вместе. Если вам нужно учитывать в спецификации только отдельные изделия и не хотите делить по колодцам, то можете отфильтровать семейство сборного колодца и оставить только комплектующие. Для этого добавьте фильтр по параметру ADSK_Наименование и сделайте критерий «не равно» для значения «Колодец железобетонный в сборе». Получится вот так:
Вместе с библиотекой получите таблицы выбора CSV, можете откорректировать в них наименования на нужные.
