Описание

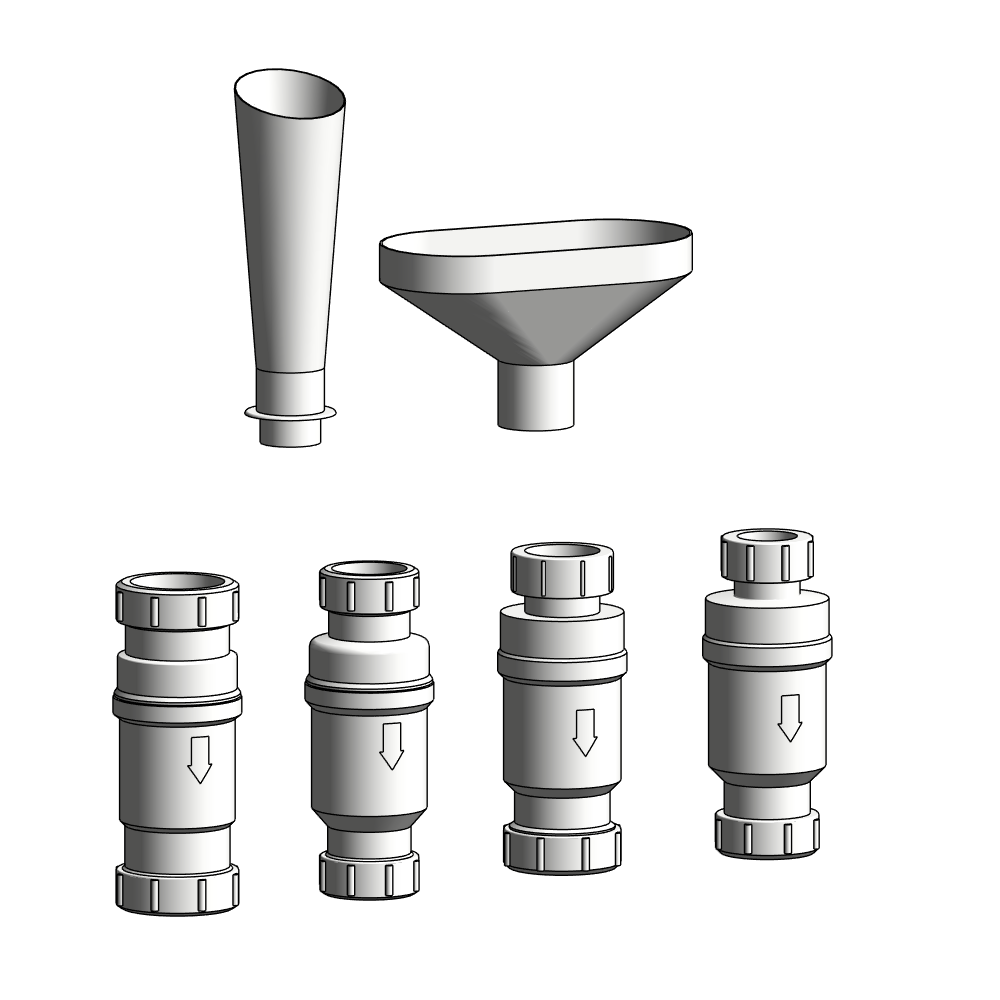

В товаре два вида семейства: воронки приемные McAlpine FUNNEL-A и FUNNEL-B и сифоны самозакрывающийся McAlpine MRNRV32/40/50.
Версия Ревит — 2019. Категория семейств — «Соединительные детали трубопроводов». Способ вставки — на открытый конец трубы или фитинга.
Воронки
У воронок две точки подключения. Со стороны подключения к сифону или канализации — 32 для FUNNEL-A и 40 мм для FUNNEL-B, со стороны приёмного отверстия воронки — управляемый по экземпляру диаметр. Это нужно, чтобы вы могли подключить в воронку трубу любого нужного диаметра и тем самым сформировать единую систему до и после воронки.
Если систему нужно поделить до и после воронки, то просто не подключайте трубу к воронке.

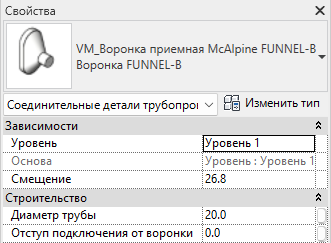

Также вы можете настроить расстояние для отступа трубы со стороны воронки, чтобы она была подключена к ней, но в то же время была выше её края.

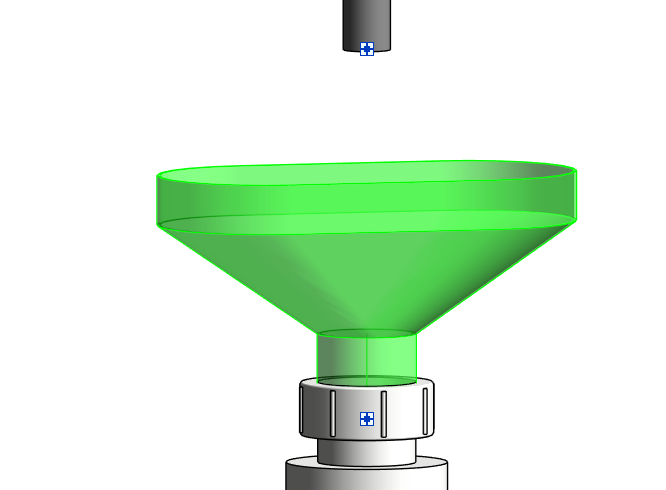

Показал на примере овальной воронки FUNNEL-B, но логика та же самая и у круглой воронки FUNNEL-A.

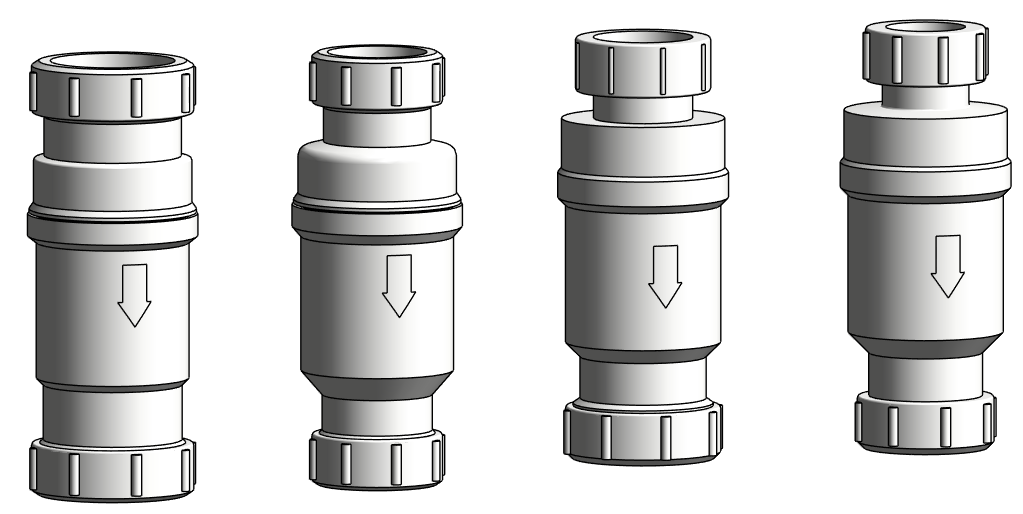

Сифоны самозакрывающиеся
Сифонов четыре штуки:
- MRNRV32-PB
- MRNRV40-PB
- MRNRV40C-PB
- MRNRV50C-PB
У них нет параметров для управления, просто вставляете на трубу и далее в сифон подключаете воронку.
У семейств один уровень детализации — высокий, условное обозначение не создавал.
