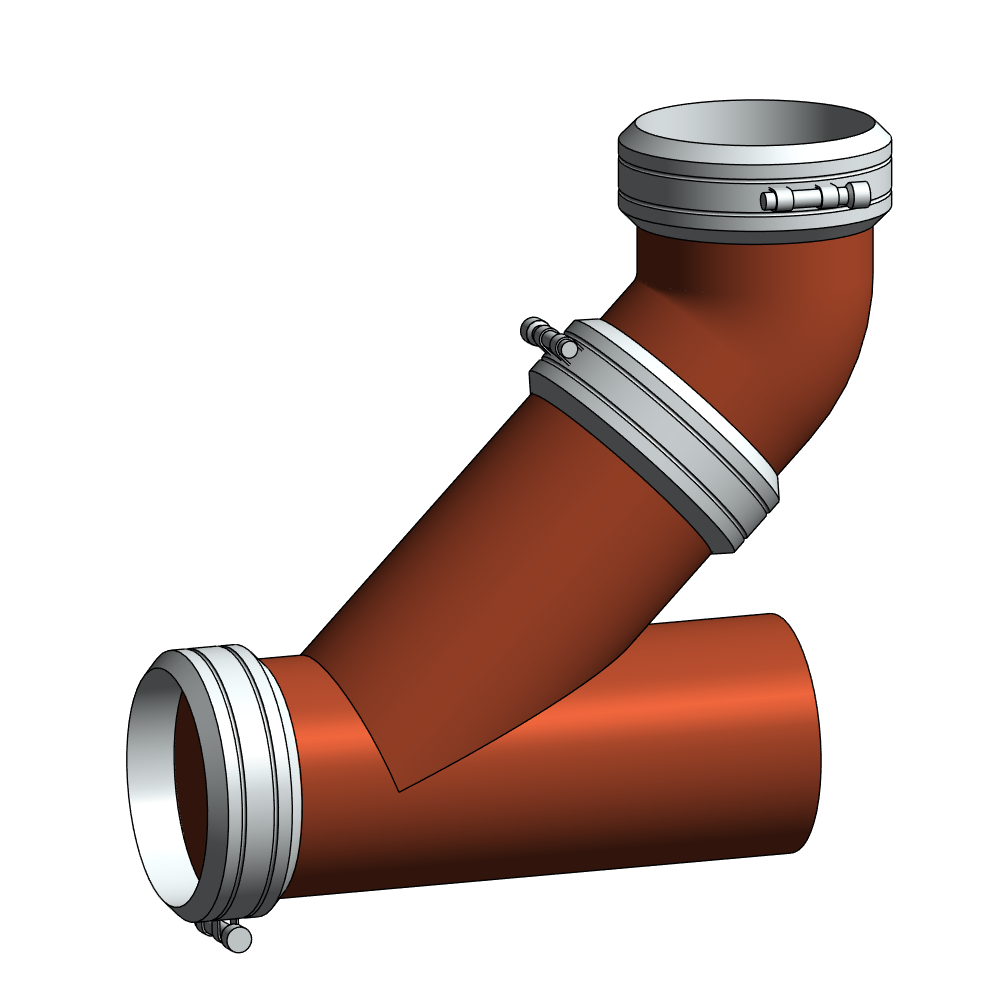

Семейство: составной тройник для чугунной безраструбной канализации SML

Описание

Категория — «Соединительные детали трубопроводов». Совместимо с ADSK-шаблонами.

Это семейство входит в библиотеку SML. Если вам нужен только составной тройник, то можете приобрести его здесь. Если нужна вся библиотека, то лучше купить всю со всеми фитингами, в том числе составными тройниками.

Тройник работает на диаметрах труб от 50 до 300 мм. При построении тройника под 90° будет строится тройник с ответвлением под 45° и чугунный SML отвод под 45°. В системах с уклонами угол будет не ровно 90°, а что-то в диапазоне 88—90°. Тройник и отвод будут строится и на таких углах, но в спецификацию буду идти позиции с углами 45°.

При построении тройника под углом 45° будет строится обычный тройник без дополнительного отвода.

У тройника можно включать и отключать хомуты с каждой стороны. За это отвечают параметры-выпадающие списки. В них есть выбор между стороной без хомута, с обычным хомутом типа Rapid и с усиленным хомутом типа Kralle. При добавлении усиленного хомута обычный тоже остаётся на трубе. Все хомуты учитываются отдельными позициями в спецификации.

Хомуты и тройник связаны между собой параметром «ADSK_Группирование». При заполнении значения в тройнике оно автоматически передастся во все хомуты. Остальные параметры для спецификации также из ФОП ADSK. Поэтому семейство совместимо с шаблонами ADSK.

Однако я поменял систему наименований, добавил краткое наименование, поэтому при использовании обычных тройников из шаблона и моего тройника наименования будут отличаться. Поэтому добавил сюда ещё и обычный тройник. Замените все тройники из шаблона АДСК на мои тройники, тогда наименования будут строиться корректно. Это при условии, что где-то в системе вы оставляете обычные тройники под 90°. Если таких нет, то можно использовать только мой тройник.
