Описание
Этот мини-курс я записал для тех, кто никогда не работал с семействами в Ревите. Это такой лёгкий старт для новичков, чтобы познакомиться с базовыми моментами по работе в редакторе семейств на примере простой геометрии. Для старта нужен только установленный Ревит и пару часов свободного времени. Рекомендую повторять все действия параллельно с видеоуроками. Я показываю на примере Ревита 2025, но по факту в старых версиях всё то же самое.
Цель курса не столько создать семейство опоры, сколько сформировать у зрителя понятную картину: что для чего нужно и что за чем идёт, как из ничего получается геометрия, как она меняется, как всё учитывается в спецификации. Вы не станете крутым разработчиком после этого курса. После него вы увидите, что всё логично, последовательно и состоит из небольших и понятных шагов.
Содержимое курса
Курс разбил на 9 коротких видеоглав, каждая по 5-10 минут. Одна глава — один шаг в разработке семейства. Общая длительность видео — 1 час и 9 минут.
- В первой главе кратко посмотрим на шаблоны семейств, выбор категории и точки вставки семейства в проект.
- Во второй разберёмся с опорными плоскостями, это скелет, к которому будем привязывать всю геометрию.
- В третьей главе добавим параметризацию: чтобы геометрия могла перестраиваться так, как нам нужно, через значения параметров.
- В четвёртой построим геометрию с помощью инструмента «Выдавливание». Большую часть геометрии в семействах будете строить именно им. Подробнее про другие виды геометрии можете посмотреть отдельно в бесплатном ликбезе по редактору семейств.
- В пятой главе рассмотрим «Полое выдавливание» — аналог обычного выдавливания, которое не создаёт геометрию, а вырезает из существующей.
- В шестой познакомимся с материалами — это краска, которой придаём нужный цвет геометрии. Больше подробностей найдёте в статье блога про материалы.
- В седьмой главе разбираемся с созданием типоразмеров и общими параметрами, которые нужны для спецификации. О том, какие бывают параметры, можете прочитать в отдельном материале блога.
- В восьмой изучим формулы, попроще и посложнее. Больше подробностей и нюансов есть в специальной статье блога про формулы.
- В девятой главе финал любого семейства — тестирование в проекте.
К курсу прикладываю файл общих параметров, шаблон семейства для Ревита 2025 и готовое семейство, которое показываю в видео. Скорее всего, шаблон семейства вам даже не понадобится, но на всякий случай добавил: иногда после установки Ревита шаблоны семейств не появляются в нужной папке.
Другие курсы от Муратова
Если вам понравится учиться у меня, то можете обратить внимание на другие мои курсы. Они разные по уровню сложности и порогу вхождения. Для новичков хорошо подойдёт курс по разработке трубчатого радиатора и большой курс по разработке трубопроводных фитингов. Первый курс — это запись мастер-класса, там стараюсь подробно рассказывать, что делаю. Курс по фитингам — это мой самый первый курс, там не очень звук, зато я максимально подробно объясняю каждое действие.
Даже если вам не особо нужны фитинги труб, там вы всё равно научитесь хорошо работать с геометрией, таблицами выбора, формулами и параметрами. Ещё есть курс по созданию насоса, там нет параметризации, просто делаем геометрию насоса по 3Д подложке из Автокада. Будет полезно для изучения разных инструментов по построению геометрии.

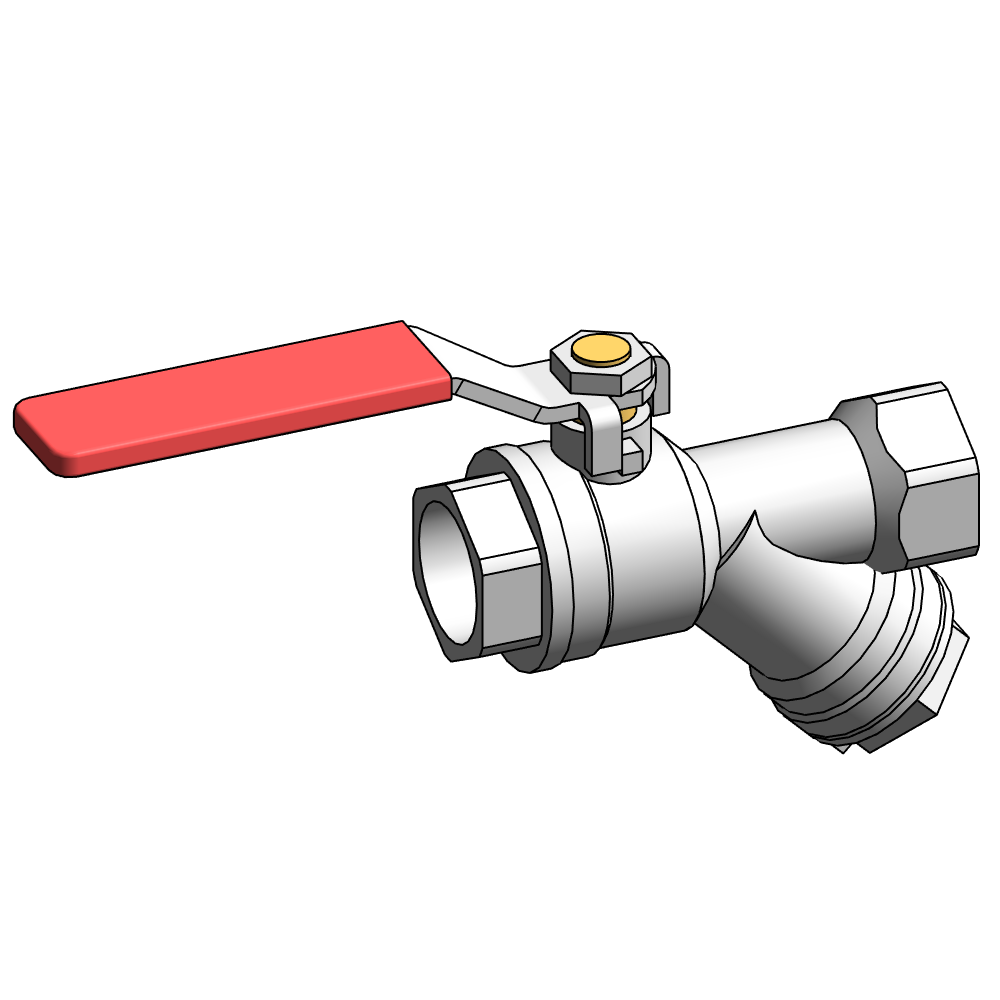

В курсе по созданию вентиляционных элементов я тоже подробно объясняю, как и что делаю. А в курсах по трубопроводной арматуре уже меньше объяснений, они для тех, кто уже умеет работать в редакторе семейств, но пока не научился делать сложные семейства.
