Разработал большую платную библиотеку латунных резьбовых фитингов для трубопроводов. Данная библиотека является аналогом изделий Вальтек. Во второй версии добавил ещё несколько фитингов, они не обязательно аналоги Вальтека.
Текущая версия библиотеки — 2.0
Внешний вид
Покажу крупно некоторые семейства из библиотеки. Тройники в галерее.
![Тройники латунные резьбовые](https://muratovbim.pro/wp-content/uploads/2023/11/img_656066b4037d8.png)
![Revit-библиотека: латунные резьбовые фитинги](https://muratovbim.pro/wp-content/uploads/2023/11/img_656066c23fd07.png)
![Revit-библиотека: латунные резьбовые фитинги](https://muratovbim.pro/wp-content/uploads/2023/11/img_656066d0f2dd2.png)
![Крестовины](https://muratovbim.pro/wp-content/uploads/2023/11/img_656066d760381.png)
![Тройник, ниппель переходный, сгоны](https://muratovbim.pro/wp-content/uploads/2023/11/img_656066db53d4f.png)
![Футорка, бочонок и угольник](https://muratovbim.pro/wp-content/uploads/2023/11/img_656066ea3e264.png)
![Заглушка с ушком для опломбировки](https://muratovbim.pro/wp-content/uploads/2023/11/img_656066f3432e3.png)
Особенности семейств
Резьбы и цветовая индикация
Все семейства сделал в рамках концепции резьбовых фитингов, о которой рассказывал в отдельной статье, а также в своём манифесте по разработке инженерных семейств. Как раз перед разработкой добавил в него таблицу соответствия геометрии и резьбы.
![Часть таблицы из манифеста](https://muratovbim.pro/wp-content/uploads/2023/11/img_656066f7be46c.png)
Поэтому подход такой: все соединители со стороны внутренней резьбы находятся на внутренней стороне резьбы и при этом их положением можно управлять, а все соединители со стороны наружной резьбы находятся на внешней стороне фитинга без возможности управлять их положением.

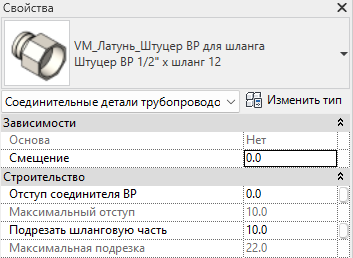

В результате при стыковке двух фитингов можно корректировать глубину входа фитинга с наружной резьбой в фитинг с внутренней резьбой. За это отвечают параметры «Отступ соединителя ВР» или «Отступ соединителя ВР_Цвет обозначения». В некоторых семействах опускал «ВР» и писал просто «Отступ соединителя_Цвет обозначения».
![Пример такой стыковки: положения соединителей тройника смещены так, чтобы фитинги с наружной резьбой не заходили слишком глубоко в резьбу тройника](https://muratovbim.pro/wp-content/uploads/2023/11/img_656066fa158a0.png)
Чтобы пользователю было удобнее ориентироваться в сторонах фитинга, добавил цветовую индикацию в виде колец. Если у фитинга только одна сторона с внутренней резьбой, то индикации нет, так как понятно, с какой стороны будет происходить регулировка. В результате не будет ситуации, при которой вы меняете смещение соединителя и не понимаете, какой именно будет сдвигаться.
![Цветовая индикация каждой стороны тройника с внутренними резьбами](https://muratovbim.pro/wp-content/uploads/2023/11/img_65606701c4b70.png)
![Цветовая индикация тройника с двумя внутренними резьбами](https://muratovbim.pro/wp-content/uploads/2023/11/img_6560670526777.png)
Цветовые индикаторы можно отключить, за это отвечает параметр типа «Показывать обозначения сторон».
Метод размещения
Подавляющее большинство семейств сделал типом детали «Мультипорт». Исключения:
- угольники под 45° и 90° с внутренними резьбами, тип детали — «Отвод»,
- тройник с внутренними резьбами, тип детали — «Тройник»,
- крестовина с внутренними резьбами, тип детали — «Крестовина»,
- заглушка, заглушка с ушком для опломбировки, пробка, тип детали — «Заглушка».
Это означает, что семейства-исключения можно использовать в настройках трассировки и они будут автоматически строиться при моделировании системы, а все остальные семейства — нет. Их нужно вставлять руками либо на открытый конец трубы, либо в другие фитинги.
Сделал так специально, потому что узлы с резьбовыми соединениями обычно «набираются» без промежуточных труб между ними, а также потому что мультипорты максимально стабильно ведут себя и не заменяются при изменении настроек трассировки. Это повышает надёжность работы с такими фитингами.
В связи с этим многие семейства сделал по типоразмерам. Это касается всех переходных фитингов и части непереходных. При работе будете сразу вытаскивать из диспетчера нужный фитинг и подключать в систему, без необходимости корректировать диаметры после соединения.
Иногда бывает так, что два фитинга упорно не хотят стыковаться между собой. Ревит не всегда правильно нас понимает и соединяет не то, что нужно. В этом случае рекомендую сначала разместить фитинг рядом с местом, где хотите его подключить, далее применить низкую или среднюю детализацию и потащить фитинг за соединитель в нужную точку подключения.
Параметры и обозначения диаметров

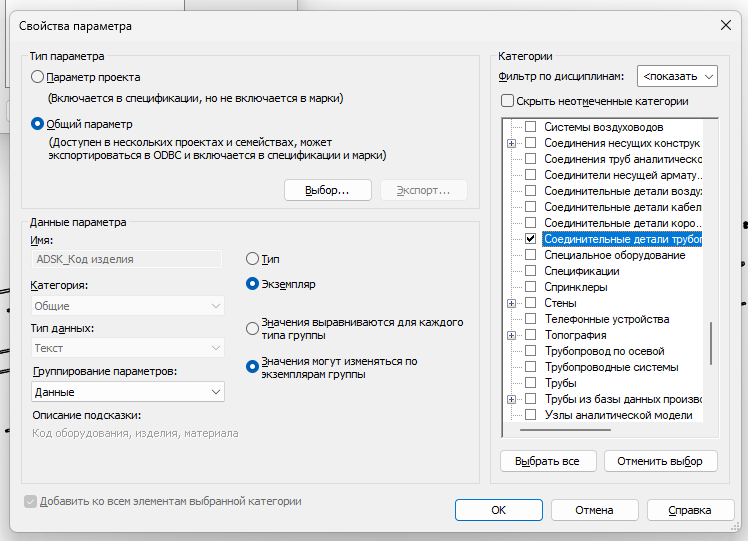

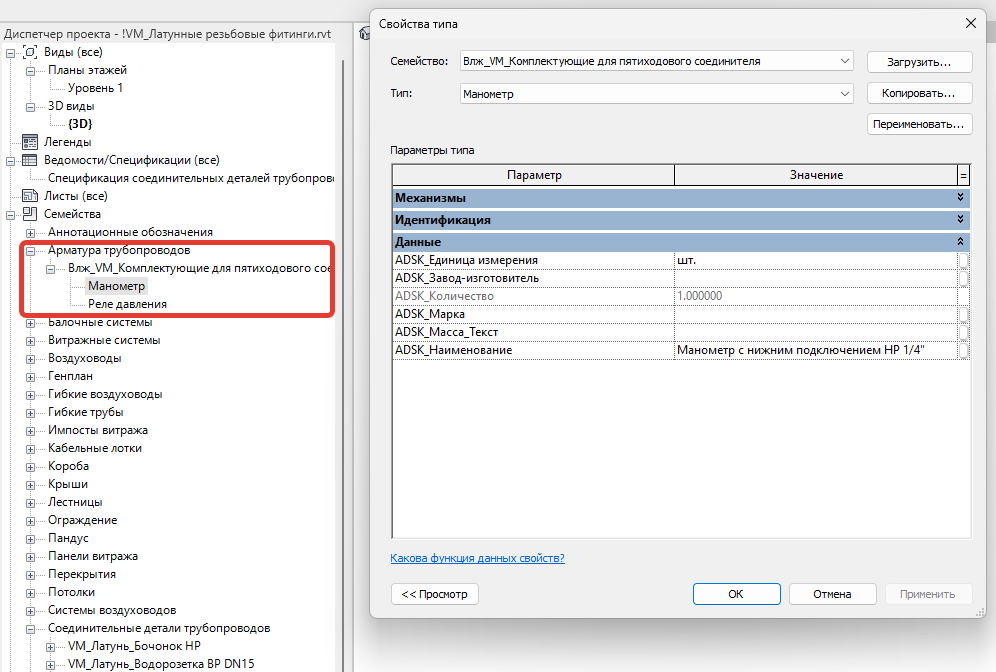

Во всех семействах есть параметры АДСК для спецификации, предзаполнены параметры «ADSK_Наименование», «ADSK_Наименование краткое», «ADSK_Количество», «ADSK_Единица измерения». «ADSK_Марка» и «ADSK_Завод-изготовитель» заполняете так, как вам нужно.
![Пример заполнения параметров](https://muratovbim.pro/wp-content/uploads/2023/11/img_6560670c2ee31.png)
Все диаметры обозначаю через дюймовый размер, также указываю обозначения резьб — ВР для внутренней, НР — для наружной. Вместе с семействами получите таблицы CSV, которые можете отредактировать под себя, если предпочитаете другие обозначения.
Детализация
Считаю, что это семейства в достаточно высокой детализации. На средней и низкой все фитинги отображаются в одну линию.
![Пример детализации американки с наружными резьбами](https://muratovbim.pro/wp-content/uploads/2023/11/img_6560670e5244c.png)
![Пример детализации ниппеля](https://muratovbim.pro/wp-content/uploads/2023/11/img_656067193c0ba.png)
![Пример детализации тройника под гильзу, удлинителя и врезки](https://muratovbim.pro/wp-content/uploads/2023/11/img_6560671f57696.png)
Муфта с внутренней резьбой
В муфты добавил семейства контргаек. По умолчанию муфта вставляется без контргайки, но пользователь может в свойствах указать, какая контргайка нужна. Доступно три варианта: латунная контргайка с ребордой, чугунная контргайка и оцинкованная чугунная контргайка.
![Муфта с контргайкой с ребордой из латуни](https://muratovbim.pro/wp-content/uploads/2023/11/img_65606724511b8.png)
![Муфта с контргайкой из черного чугуна](https://muratovbim.pro/wp-content/uploads/2023/11/img_6560672a5b15b.png)
![Муфта с контргайкой из оцинкованного чугуна](https://muratovbim.pro/wp-content/uploads/2023/11/img_6560672fb7e4c.png)
Контргайки учитываются в спецификации отдельными позициями. Контргайка при включении появляется возле «зелёного» конца муфты. Этой же стороной муфта ставится на трубу или сгон.
Ниппели с наружными резьбами
В одном семействе сразу и прямые и переходные ниппели. Так как они вставляются на открытый соединитель, то нет смысла делить на два семейства. В пункте ниже будет скриншот с типоразмерами, можете увидеть, какие типы есть в семействе.
Видеокурс по семействам трубопроводных фитингов. Научитесь делать такие и гораздо более сложные семейства в моём видеокурсе.
Состав библиотеки

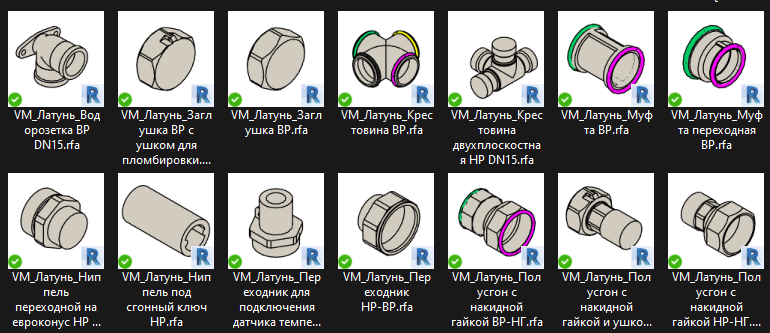

На скриншотах ниже все семейства и все типоразмеры из первой версии библиотеки
![Семейства и типоразмеры](https://muratovbim.pro/wp-content/uploads/2023/11/img_65606733c0a54.png)
![Семейства и типоразмеры](https://muratovbim.pro/wp-content/uploads/2023/11/img_6560673946dfc.png)

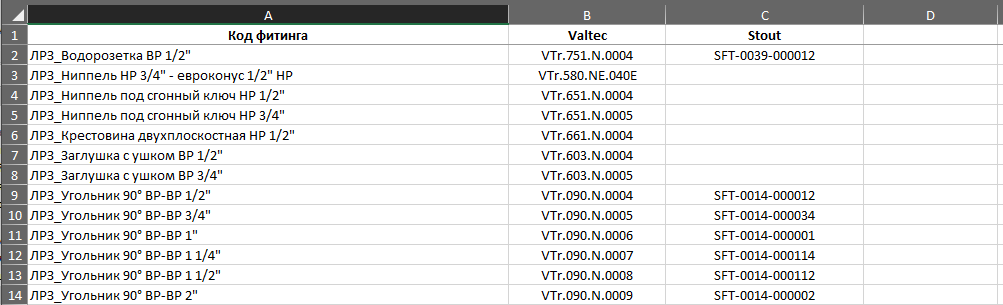

Всего в первой версии библиотеки — 40 файлов семейств и 4 файла с каталогами типоразмеров для переходных муфт с внутренними резьбами, для ниппелей, переходников с наружной на внутреннюю резьбу и футорок.

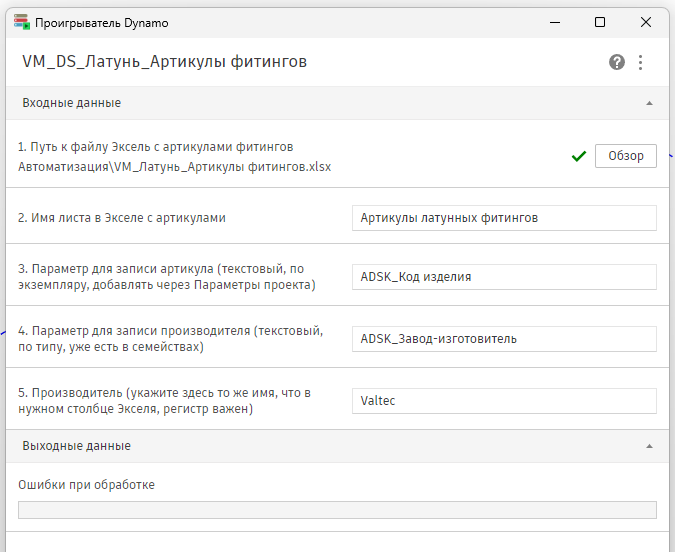

Также вместе с библиотекой получите скрипт Dynamo, который «пробегается» по всем семействам и снимает или ставит галочку в параметре «Показывать обозначения сторон».
Изменения в версии 2

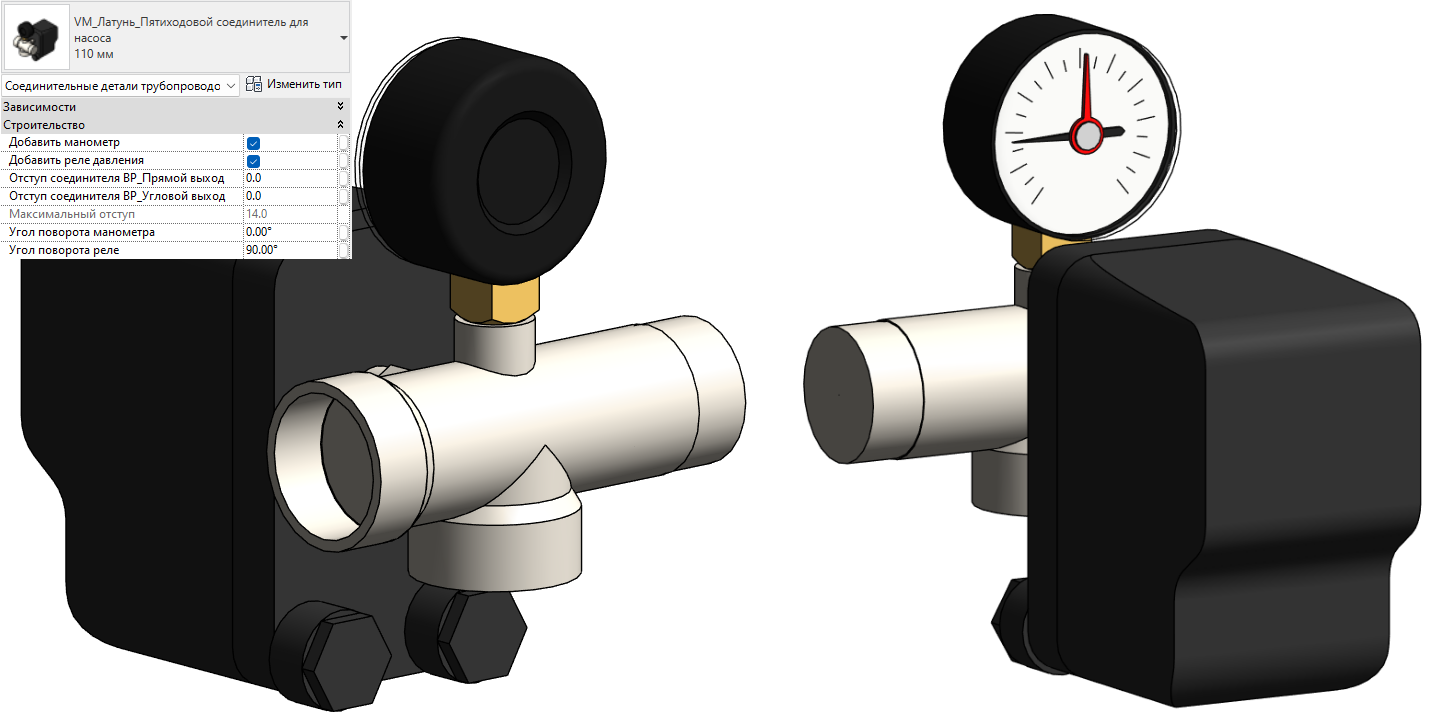

Добавил тройник коллекторный, фитинг с накидной гайкой и наружной резьбой и накидную гайку для насосов. Также добавил файл проекта с раскладкой всех семейств. Во все семейства прописал версию семейства, Ревита, контакты и ссылку на статью о библиотеке.
Исправил мелкие ошибки: у ниппеля и разъёмного сгона НР была ошибка в тексте, который семейство выдавало для неправильного типоразмера, а у углового сгона поменял линии УГО, чтобы из семейства не торчали лишние линии на высокой детализации.

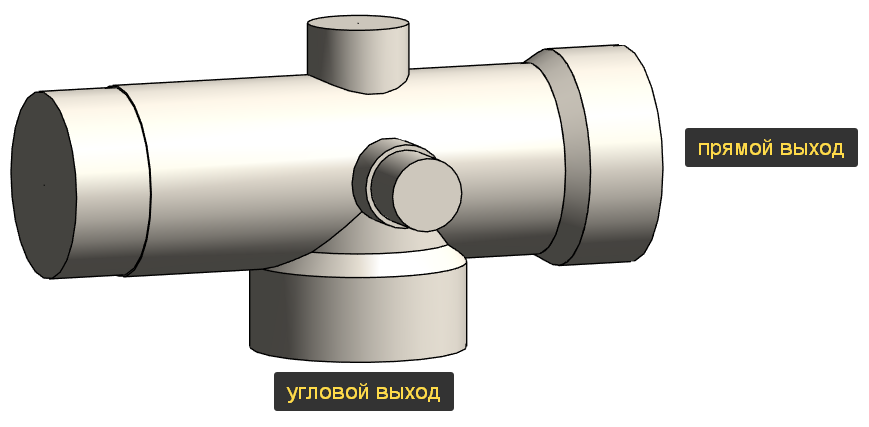

Коллекторный тройник вкручивается наружной резьбой в коллекторы с внутренней резьбой 3/4 или 1 дюйм, а в два других выхода с внутренней резьбой 1/2" можно подключить воздушник и дренажный кран.
![](https://muratovbim.pro/wp-content/uploads/2024/07/image-4.png)
Добавил варианты лицензирования в карточку товара.
Видеопрезентация
Смотрите видео, в котором рассказываю и показываю, как работать с семействами из библиотеки и скриптом Dynamo.
Покупка библиотеки
Физлица (одиночные фрилансеры) могут купить библиотеку в магазине на сайте:
Семейства продаются как есть, без обмена или возврата.
Также физлица могут приобретать семейство по отдельности, ищите в магазине нужные модели фитингов, кроме фитингов из второй версии библиотеки.
Юрлицам — 35 000 ₽
Юрлицам такая покупка не подойдёт, так как цена выше, а договор и чек для бухгалтерии не формируется.
С юрлицами заключаю договор на услуги как самозанятый (справка № 6111177 от 30.07.2021). Вам не нужно платить никакие налоги согласно п. 8 ст. 2 422-ФЗ от 27.11.2018.
Процедура такая:
- Отправляете запрос о покупке и карточку предприятия на почту bimvadim@bk.ru;
- Заполняю договор и акт, отправляю на согласование. После обмениваемся сканами с подписями и печатью;
- Как деньги поступают на мой счёт, высылаю на электронную почту из договора ссылку для скачивания библиотеки и ссылку на сайт ФНС с электронным чеком. После этого обязательство считается исполненным.
- Вы отправляете по почте два бумажных экземпляра договора и акта с подписями и печатями, один из них я подпишу и отправлю вам обратно.
Семейства продаются как есть, без обмена или возврата.
